EDR-150-24 – 24V CHO TỦ ĐIỆN, NHƯNG BÀI TOÁN KHÔNG CHỈ NẰM Ở CÔNG SUẤT

Gia Lực Tech là đại lý ủy quyền chính thức của Mean Well tại Việt Nam đến năm 2026, chuyên cung cấp nguồn điện công nghiệp chính hãng với đầy đủ CO, CQ. Với đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, Gia Lực Tech không chỉ bán hàng mà còn tư vấn, hỗ trợ kỹ thuật tận nơi. Cam kết hàng chính hãng 100%, giá cạnh tranh, giao nhanh toàn quốc. Các dòng sản phẩm phân phối gồm: LRS, RSP, MDR, NDR, HLG, NPB, NCP… và nhiều model hot trend khác. Gia Lực Tech – giải pháp nguồn điện đáng tin cậy cho nhà máy, tủ điện, LED và tự động hóa.

Trong một tủ điện công nghiệp, 24VDC gần như là một trong những mức điện áp quen thuộc nhất. PLC, cảm biến, relay, module điều khiển hay nhiều thiết bị tự động hóa đều có thể cần đến nguồn 24VDC để vận hành.

Nhưng khi số lượng thiết bị tăng lên, bài toán bắt đầu khác đi.

Nguồn phải đủ công suất, điện áp phải ổn định, thiết bị phải lắp gọn trong tủ và quan trọng hơn là phải hoạt động lâu dài trong môi trường có nhiệt độ, bụi, rung động và nhiều thiết bị điện cùng hoạt động.

Đó là bối cảnh mà EDR-150-24 trở nên đáng chú ý.

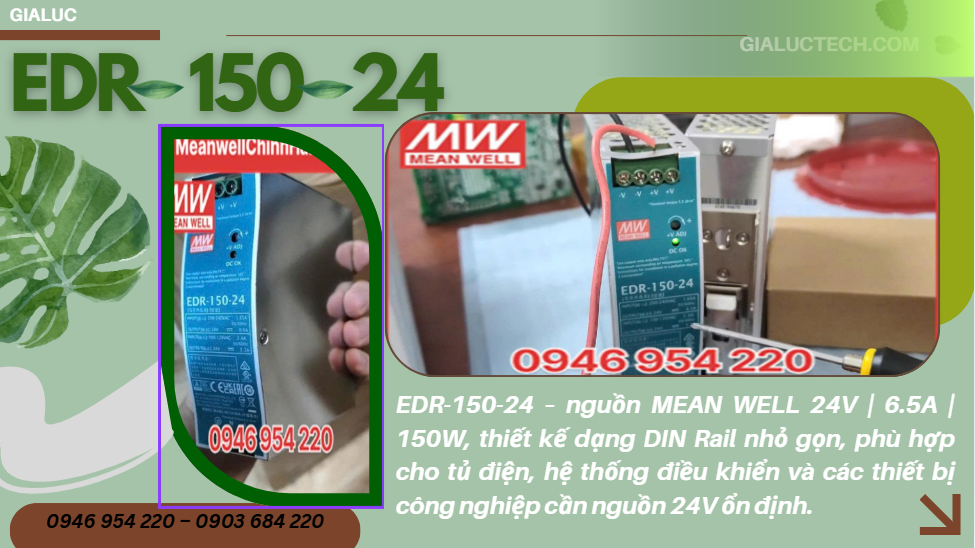

Đây là bộ nguồn DIN Rail 150W, đầu ra 24VDC – 6.5A, được thiết kế cho các ứng dụng công nghiệp và hệ thống điều khiển. Theo thông số nhà sản xuất, EDR-150-24 có thể đạt 156W tại 230VAC và 125W tại 115VAC, thay vì chỉ nhìn đơn giản vào tên gọi “150W”.

Download tài liệu bộ nguồn thông dụng MEAN WELL

<Catalogue bộ nguồn thông dụng MEAN WELL>

24V – 6.5A: KHI NGUỒN PHẢI “GÁNH” NHIỀU THIẾT BỊ HƠN

Điểm đáng chú ý của EDR-150-24 là khả năng cung cấp dòng lên đến 6.5A tại 230VAC. Với những tủ điện có nhiều thiết bị cùng sử dụng nguồn 24VDC, mức dòng này tạo ra một khoảng công suất đáng kể để phân bổ cho tải.

Điện áp đầu ra cũng có thể điều chỉnh trong khoảng 24–28V, với độ chính xác điện áp được công bố ở mức ±1%. Điều này cho phép kỹ thuật viên tinh chỉnh điện áp theo yêu cầu thực tế của hệ thống thay vì bị cố định hoàn toàn ở một mức duy nhất.

Tuy nhiên, công suất nguồn không nên được tính theo kiểu “tổng tải bao nhiêu thì chọn nguồn đúng bấy nhiêu”.

Khi thiết kế tủ điện, vẫn cần tính đến dòng khởi động của thiết bị, mức tải thực tế, nhiệt độ bên trong tủ và khả năng mở rộng hệ thống về sau.

Một nguồn được chọn dư tải hợp lý thường sẽ có nhiều dư địa vận hành hơn so với việc để nguồn phải chạy sát giới hạn trong thời gian dài.

DIN RAIL – KHI 40 MM CÓ THỂ TẠO RA KHÁC BIỆT

Một trong những điểm đáng nói nhất của EDR-150-24 không nằm ở riêng con số 150W.

Nó nằm ở cách bộ nguồn được đưa vào trong tủ điện.

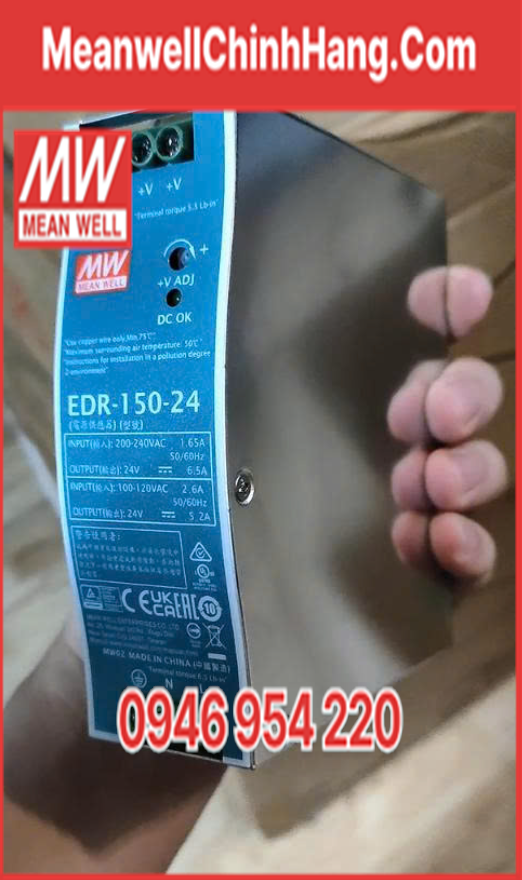

EDR-150-24 có kích thước 40 × 125,2 × 113,5 mm, thiết kế để lắp trực tiếp trên thanh DIN Rail TS-35/7.5 hoặc TS-35/15. Với bề rộng chỉ khoảng 40 mm, bộ nguồn có thể bố trí cùng CB, PLC, relay, terminal, module I/O và các thiết bị điều khiển khác mà không chiếm quá nhiều chiều ngang của tủ.

Nghe thì chỉ là một con số.

Nhưng trong một tủ điện thực tế, 40 mm lại là một khoảng không gian rất đáng giá.

Khi số lượng thiết bị tăng lên, bài toán không còn đơn giản là “nguồn có đủ công suất hay không”, mà còn là:

Đặt nguồn ở đâu?
Đi dây thế nào?
Có đủ khoảng hở để tản nhiệt không?
Sau này có còn chỗ để mở rộng hay bảo trì không?

Một bộ nguồn có thiết kế gọn sẽ giúp người thiết kế chủ động hơn trong việc phân vùng thiết bị và sắp xếp dây dẫn. Đặc biệt với những tủ điện có mật độ linh kiện cao, việc tiết kiệm từng centimet có thể tạo ra khác biệt rất rõ trong quá trình thi công và bảo trì.

Đó cũng là hướng thiết kế của dòng EDR: vỏ kim loại, dạng mỏng, lắp DIN Rail và làm mát bằng không khí tự nhiên, hướng đến các ứng dụng điều khiển và tự động hóa công nghiệp cần tối ưu không gian.

KHÔNG QUẠT – NHƯNG NHIỆT VẪN LÀ BÀI TOÁN PHẢI TÍNH

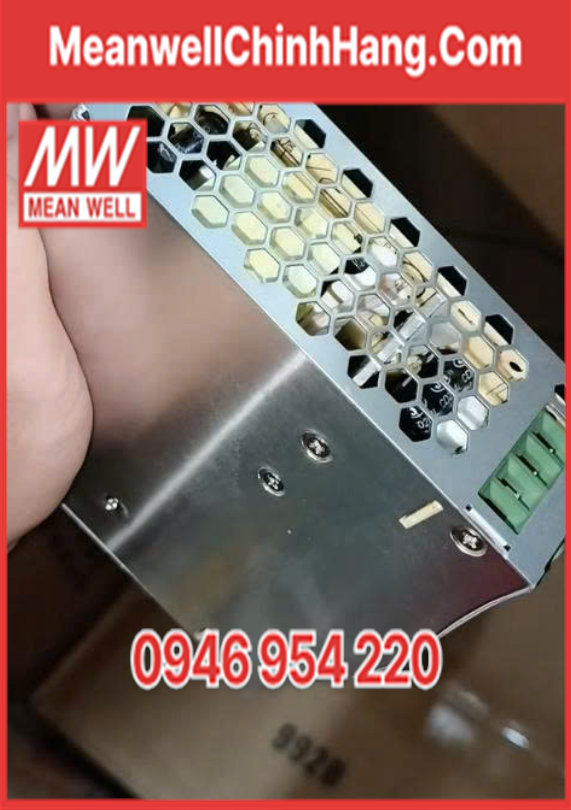

EDR-150-24 sử dụng làm mát bằng đối lưu tự nhiên (Free Air) thay vì dùng quạt cưỡng bức. Hiệu suất điển hình đạt khoảng 87%, nhiệt độ làm việc được công bố từ -20°C đến +60°C và cần xem xét đường cong giảm tải khi điều kiện làm việc bất lợi.

Điều này mang lại một lợi thế khá thực tế.

Không có quạt nghĩa là không có một bộ phận quay liên tục để tạo luồng khí cưỡng bức. Trong môi trường tủ điện, đây là điểm đáng chú ý vì thiết kế không quạt giúp giảm phụ thuộc vào cơ cấu quạt trong quá trình vận hành.

Nhưng cần hiểu đúng:

Không quạt không có nghĩa là không sinh nhiệt.

Với hiệu suất 87%, khi nguồn cung cấp công suất lớn, phần năng lượng không chuyển thành công suất đầu ra vẫn tồn tại dưới dạng nhiệt. Vì vậy, việc đặt nguồn sát nóc tủ, bị che bởi dây dẫn hoặc ép quá sát các thiết bị đang tỏa nhiệt đều có thể làm điều kiện làm việc trở nên bất lợi hơn.

Đây là lý do nhà sản xuất đưa ra khoảng hở lắp đặt rất cụ thể khi nguồn hoạt động liên tục ở tải đầy:

40 mm phía trên
20 mm phía dưới
5 mm mỗi bên

Nếu thiết bị đặt ngay bên cạnh là một nguồn nhiệt, khoảng hở bên cạnh được khuyến nghị tăng lên 15 mm.

Như vậy, khoảng trống quanh bộ nguồn không phải là phần “để cho đẹp”.

Đó chính là không gian để nhiệt thoát ra.

Và đây cũng là một điểm rất đáng lưu ý khi thiết kế tủ: hai bộ nguồn cùng công suất chưa chắc sẽ làm việc trong cùng một điều kiện nhiệt nếu một bộ được đặt thoáng, còn bộ kia bị kẹp giữa nhiều thiết bị sinh nhiệt.

150W KHÔNG CHỈ LÀ “150W” – CÁCH NGUỒN LÀM VIỆC CŨNG QUAN TRỌNG

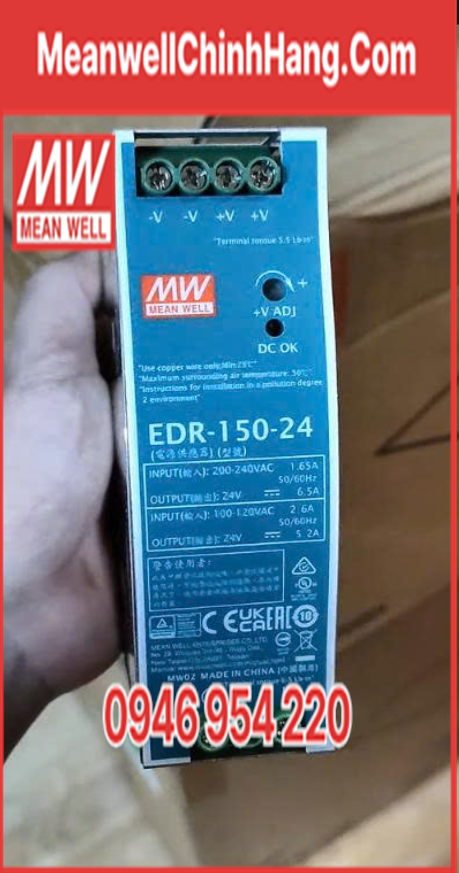

EDR-150-24 cung cấp đầu ra 24VDC, dòng định mức 6,5A tại 230VAC và 5,2A tại 115VAC. Đáng chú ý, công suất định mức theo datasheet là 156W tại 230VAC và 125W tại 115VAC. Điện áp đầu ra có thể điều chỉnh trong khoảng 24–28VDC.

Điều này cho thấy khi lựa chọn nguồn DIN Rail, không nên chỉ nhìn vào tên gọi “150W”.

Cần nhìn đồng thời vào điện áp đầu vào, dòng tải, điều kiện nhiệt và cách nguồn được lắp đặt.

Ví dụ, một hệ thống sử dụng nguồn 24V cho PLC, relay, cảm biến, module I/O hoặc các thiết bị điều khiển có thể không gặp vấn đề ngay khi chạy thử. Nhưng khi tủ hoạt động liên tục, nhiệt độ bên trong tăng lên và tải tiến gần giới hạn, điều kiện làm việc của nguồn sẽ khác đáng kể so với lúc thử nghiệm ban đầu.

Vì vậy, một thiết kế tốt không phải là chọn nguồn vừa đủ theo phép tính công suất.

Mà là chừa ra một khoảng an toàn hợp lý cho cả tải điện và điều kiện nhiệt.

EDR-150-24 cũng được trang bị các chức năng bảo vệ như quá tải, quá áp và quá nhiệt. Khi xảy ra điều kiện lỗi, nguồn có cơ chế bảo vệ và phục hồi theo từng chế độ được nhà sản xuất quy định.

Đây mới là giá trị thực tế của một bộ nguồn công nghiệp:

Không chỉ cấp đủ 24V, mà phải duy trì nguồn điện ổn định trong một hệ thống được tính toán đúng từ đầu.

Cách bố trí nguồn trong tủ cũng quyết định rất nhiều đến khả năng vận hành thực tế.

CÓ BẢO VỆ, CÓ TIÊU CHUẨN – NHƯNG QUAN TRỌNG NHẤT VẪN LÀ CHỌN ĐÚNG ỨNG DỤNG

Một bộ nguồn công nghiệp không chỉ được đánh giá bằng việc cấp ra bao nhiêu Volt và bao nhiêu Ampere.

Điều đáng quan tâm hơn là khi hệ thống gặp sự cố, bộ nguồn sẽ phản ứng như thế nào.

Với EDR-150-24, MEAN WELL tích hợp các cơ chế bảo vệ gồm ngắn mạch, quá tải, quá áp và quá nhiệt. Đây là những tình huống hoàn toàn có thể xuất hiện trong thực tế khi hệ thống điều khiển vận hành liên tục hoặc khi tải có sự thay đổi bất thường.

Ở chế độ quá tải, EDR-150-24 sử dụng phương thức giới hạn dòng không đổi (Constant Current Limiting). Khi điều kiện lỗi được loại bỏ, nguồn có khả năng tự phục hồi.

Trong khi đó, với quá áp, mạch bảo vệ sẽ ngắt điện áp đầu ra và cần cấp nguồn lại để phục hồi. Chức năng bảo vệ quá nhiệt cũng hoạt động theo nguyên tắc ngắt đầu ra và cấp nguồn lại sau khi điều kiện bất thường được xử lý.

Điểm này đặc biệt đáng chú ý trong các hệ thống mà nguồn 24V không chỉ cấp điện cho một thiết bị duy nhất, mà còn phải nuôi đồng thời PLC, relay, cảm biến, module I/O, thiết bị điều khiển hoặc các tải DC khác.

Bởi khi một nhánh tải gặp vấn đề, điều người thiết kế quan tâm không chỉ là “nguồn có hỏng hay không”, mà còn là nguồn phản ứng ra sao và hệ thống có thể được đưa trở lại trạng thái bình thường như thế nào.
