SD-25B-5 – PHÂN TÍCH CHI TIẾT CẤU TRÚC, THIẾT KẾ & KHẢ NĂNG VẬN HÀNH

Gia Lực Tech là đại lý ủy quyền chính thức của Mean Well tại Việt Nam đến năm 2026, chuyên cung cấp nguồn điện công nghiệp chính hãng với đầy đủ CO, CQ. Với đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, Gia Lực Tech không chỉ bán hàng mà còn tư vấn, hỗ trợ kỹ thuật tận nơi. Cam kết hàng chính hãng 100%, giá cạnh tranh, giao nhanh toàn quốc. Các dòng sản phẩm phân phối gồm: LRS, RSP, MDR, NDR, HLG, NPB, NCP… và nhiều model hot trend khác. Gia Lực Tech – giải pháp nguồn điện đáng tin cậy cho nhà máy, tủ điện, LED và tự động hóa.

ĐỊNH VỊ SẢN PHẨM & VAI TRÒ TRONG HỆ THỐNG

SD-25B-5 là bộ nguồn DC-DC cách ly công suất 25W, đầu ra 5VDC, được thiết kế để chuyển đổi điện áp DC trung gian (chủ yếu 24VDC) xuống mức điện áp thấp, ổn định và an toàn cho các mạch logic, điều khiển và truyền thông. Trong kiến trúc hệ thống công nghiệp hiện đại, SD-25B-5 không đóng vai trò nguồn chính mà là nguồn phụ trợ chiến lược, quyết định trực tiếp đến độ ổn định của PLC, CPU, bo điều khiển và module tín hiệu.

Khác với các module DC-DC nhỏ gọn gắn PCB, SD-25B-5 thuộc nhóm nguồn DC-DC công nghiệp dạng khối, có vỏ kim loại, tản nhiệt tự nhiên và khả năng vận hành liên tục trong tủ điện.

PHÂN TÍCH SÂU CƠ CHẾ CHUYỂN ĐỔI & VAI TRÒ TỪNG KHỐI TRONG CẤU TRÚC NGUỒN

Ở tầng chuyển mạch sơ cấp, SD-25B-5 sử dụng linh kiện bán dẫn công suất làm việc ở tần số cao để băm điện áp DC đầu vào thành các xung năng lượng có biên độ và chu kỳ được kiểm soát chặt chẽ. Việc chuyển mạch ở tần số cao giúp giảm kích thước biến áp xung, đồng thời nâng cao hiệu suất truyền năng lượng so với các cấu trúc tuyến tính truyền thống. Tần số chuyển mạch được lựa chọn sao cho cân bằng giữa tổn hao chuyển mạch và khả năng tản nhiệt, nhằm đảm bảo nguồn có thể vận hành liên tục trong thời gian dài.

Biến áp xung cách ly đóng vai trò trung tâm trong toàn bộ cấu trúc. Ngoài chức năng cách ly điện hoàn toàn giữa phía đầu vào và đầu ra, biến áp còn quyết định tỷ lệ hạ áp sơ cấp – thứ cấp, trực tiếp ảnh hưởng đến mức điện áp 5VDC ở đầu ra. Việc thiết kế biến áp với hệ số an toàn cao giúp SD-25B-5 chịu được các xung áp và nhiễu cao tần xuất hiện trên bus DC công nghiệp, đồng thời hạn chế hiện tượng bão hòa lõi khi tải thay đổi đột ngột.

Ở phía thứ cấp, các xung năng lượng được chỉnh lưu bằng diode tốc độ cao, sau đó đi qua hệ thống lọc gồm cuộn cảm và tụ điện để tạo thành điện áp DC phẳng, ổn định. Việc kết hợp cuộn cảm lọc với tụ điện dung phù hợp giúp giảm đáng kể gợn sóng và nhiễu cao tần, đặc biệt quan trọng đối với các mạch logic, CPU và module truyền thông nhạy nhiễu.

Mạch hồi tiếp đóng vai trò “bộ não điều chỉnh” của SD-25B-5. Thông qua phần tử cách ly quang, điện áp đầu ra 5VDC được giám sát liên tục và phản hồi về mạch điều khiển ở phía sơ cấp. Khi tải thay đổi hoặc điện áp đầu vào dao động, mạch hồi tiếp sẽ điều chỉnh độ rộng xung chuyển mạch để duy trì điện áp đầu ra luôn nằm trong giới hạn cho phép. Cơ chế này giúp SD-25B-5 đạt được độ ổn định cao mà không phụ thuộc quá nhiều vào điều kiện nguồn đầu vào.

Toàn bộ cấu trúc DC-DC cách ly này cho phép SD-25B-5 hoạt động độc lập về mặt điện với hệ thống bus DC, giảm nguy cơ nhiễu chéo, tránh vòng lặp mass và tăng độ an toàn cho các mạch điều khiển phía sau. Đây chính là lý do SD-25B-5 được ưu tiên sử dụng trong các hệ thống công nghiệp, nơi độ ổn định và độ tin cậy của nguồn cấp 5V đóng vai trò then chốt đối với toàn bộ hệ thống.

 PHẦN ĐẦU VÀO (INPUT) – THÍCH NGHI BUS DC CÔNG NGHIỆP, VẬN HÀNH ỔN ĐỊNH LÂU DÀI

SD-25B-5 được thiết kế để làm việc trực tiếp với nguồn bus DC 24V công nghiệp, dải điện áp cho phép 18 ~ 36VDC, đáp ứng tốt các hệ thống điều khiển hiện đại nơi điện áp không phải lúc nào cũng “đẹp lý tưởng”.

Trong thực tế vận hành, bus DC 24V thường xuyên chịu ảnh hưởng bởi:

• Tải đóng/cắt liên tục

• Dòng khởi động lớn từ relay, van điện từ

• Nhiễu xung do inverter, servo, contactor

Phần đầu vào của SD-25B-5 đã được thiết kế mạch lọc và bảo vệ kỹ lưỡng, giúp nguồn không bị reset, không dao động và không gây sụt áp lan truyền lên bus dùng chung.

Nguồn có khả năng:

• Chịu dao động điện áp ngắn hạn mà không ảnh hưởng đến đầu ra

• Chống nhiễu xung cao tần quay ngược về bus DC

• Dòng vào ổn định, hạn chế gây quá tải cho bộ nguồn trung tâm 24V

Điều này đặc biệt quan trọng trong tủ PLC hoặc hệ thống có nhiều module dùng chung bus DC, vì SD-25B-5 không trở thành “điểm gây nhiễu” cho toàn hệ thống.
Kết quả là hệ thống vận hành ổn định hơn, ít lỗi vặt hơn và giảm rủi ro dừng máy không mong muốn.

PHẦN ĐẦU RA (OUTPUT) – 5VDC CHÍNH XÁC, SẠCH & TIN CẬY CHO MẠCH SỐ

Nếu phần đầu vào quyết định khả năng “chịu đòn”, thì đầu ra 5VDC chính là linh hồn ứng dụng của SD-25B-5. Đây là mức điện áp cực kỳ nhạy cảm, thường dùng cho các mạch logic và xử lý trung tâm.

SD-25B-5 cung cấp:

• Điện áp danh định: 5VDC

• Dòng tải tối đa: 5A

• Công suất liên tục: 25W

Điểm mạnh nằm ở chỗ điện áp đầu ra luôn ổn định ngay cả khi tải thay đổi nhanh, giúp bảo vệ:

• CPU PLC

• Vi điều khiển

• Module truyền thông

• Bo mạch logic, I/O, encoder

Nguồn được tối ưu để cho độ gợn và nhiễu thấp, hạn chế hiện tượng:

• Treo CPU

• Reset ngẫu nhiên

• Lỗi truyền thông khó truy vết

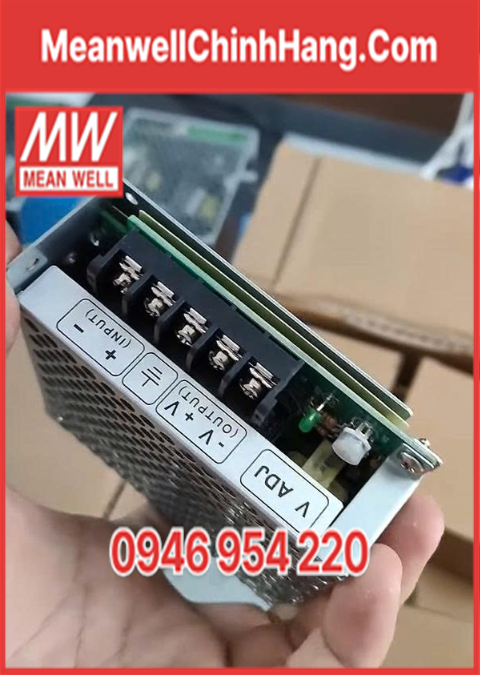

Ngoài ra, SD-25B-5 còn cho phép điều chỉnh điện áp đầu ra trong một dải nhỏ, rất hữu ích khi:

• Dây cấp nguồn dài

• Có sụt áp trên terminal

• Cần tinh chỉnh điện áp sát mức yêu cầu của mạch

Nhờ đó, thiết bị đầu cuối luôn nhận đủ điện áp cần thiết, đảm bảo độ tin cậy cao trong vận hành liên tục 24/7 – yếu tố sống còn đối với các hệ thống tự động hóa và điều khiển công nghiệp.

ĐÁP ỨNG ĐỘNG & ĐỘ ỔN ĐỊNH ĐIỆN ÁP – ƯU TIÊN AN TOÀN CHO MẠCH LOGIC

SD-25B-5 không chạy theo triết lý “lên áp càng nhanh càng tốt”. Thay vào đó, thiết kế của nguồn ưu tiên độ mượt và sự an toàn cho tải, đặc biệt là các mạch logic nhạy cảm với xung áp.

Khi cấp nguồn, điện áp đầu ra tăng dần có kiểm soát, không xuất hiện hiện tượng overshoot (vọt áp) – nguyên nhân phổ biến gây:

• Reset CPU không rõ lý do

• Treo vi điều khiển

• Hỏng IC logic theo thời gian

Chính cách “khởi động mềm” này giúp SD-25B-5 thân thiện với PLC, bo điều khiển và module truyền thông, nhất là trong hệ thống bật/tắt nguồn thường xuyên.

Ở chế độ làm việc ổn định, mạch hồi tiếp quang (opto-coupler) đóng vai trò trung tâm trong việc duy trì chất lượng điện áp. Nhờ cách ly quang học, tín hiệu hồi tiếp không bị ảnh hưởng bởi nhiễu phía sơ cấp, giúp nguồn:

• Giữ điện áp ổn định khi tải thay đổi đột ngột

• Hạn chế trôi áp khi nhiệt độ môi trường tăng cao

• Bám tải tốt trong vận hành liên tục thời gian dài

Điều này đặc biệt quan trọng với các ứng dụng chạy 24/7, nơi sự ổn định lâu dài quan trọng hơn thông số đẹp trên giấy.

 HỆ THỐNG BẢO VỆ – TỰ PHỤC HỒI, PHÙ HỢP MÔI TRƯỜNG CÔNG NGHIỆP

SD-25B-5 được trang bị đầy đủ các lớp bảo vệ cần thiết, không chỉ để “chống hỏng nguồn”, mà còn nhằm bảo vệ toàn bộ hệ thống phía sau.

Khi xảy ra ngắn mạch đầu ra, nguồn sẽ ngắt gần như tức thì, ngăn dòng lớn phá hủy diode chỉnh lưu, biến áp xung và đường mạch PCB. Cơ chế này giúp tránh lan sự cố sang các module khác dùng chung bus DC.

Trong trường hợp quá tải, SD-25B-5 không sập nguồn đột ngột mà chuyển sang chế độ giới hạn công suất. Khi tải trở lại mức cho phép, nguồn tự động phục hồi, không cần can thiệp thủ công. Điều này rất quan trọng với:

• Tủ điện đặt xa

• Hệ thống không có người trực

• Dây chuyền sản xuất liên tục

Ngoài ra, bảo vệ quá áp được tích hợp nhằm ngăn điện áp đầu ra vượt ngưỡng an toàn, bảo vệ trực tiếp các linh kiện đắt tiền như CPU PLC, IC xử lý và bo mạch điều khiển.

Cơ chế auto-recovery giúp hệ thống sau sự cố có thể tiếp tục vận hành mà không cần reset nguồn bằng tay – một lợi thế lớn trong môi trường công nghiệp hiện đại, nơi thời gian dừng máy đồng nghĩa với chi phí.

ĐẶC TÍNH NHIỆT & ĐỘ BỀN CƠ KHÍ – NỀN TẢNG CHO VẬN HÀNH LÂU DÀI

SD-25B-5 được thiết kế theo triết lý bền – ổn định – ít rủi ro, thể hiện rõ nhất ở cấu trúc cơ khí và quản lý nhiệt. Toàn bộ nguồn sử dụng vỏ kim loại kín, vừa đóng vai trò bảo vệ cơ học, vừa là bề mặt tản nhiệt thụ động cho các linh kiện công suất bên trong.

Thiết kế không quạt làm mát giúp loại bỏ hoàn toàn các điểm hỏng cơ khí thường gặp như:

• Kẹt quạt do bụi

• Mòn bạc đạn

• Giảm lưu lượng gió theo thời gian

Nhờ đó, SD-25B-5 vận hành êm tuyệt đối, không rung, không ồn, đặc biệt phù hợp với tủ điện kín, không gian hạn chế hoặc môi trường nhiều bụi công nghiệp.

Về mặt nhiệt học, các linh kiện sinh nhiệt như transistor công suất, diode chỉnh lưu được bố trí tối ưu trên PCB, tiếp xúc tốt với khung kim loại để phân tán nhiệt đều. Nhiệt không tập trung cục bộ, giúp:

• Giảm stress nhiệt cho linh kiện

• Hạn chế lão hóa tụ điện

• Duy trì thông số điện ổn định theo thời gian

Nguồn được thiết kế làm việc ổn định trong dải nhiệt độ công nghiệp, đồng thời tích hợp cơ chế derating thông minh: khi nhiệt độ môi trường tăng cao, công suất sẽ được giảm dần một cách có kiểm soát để bảo vệ linh kiện bên trong. Cách tiếp cận này không làm nguồn “chết đột ngột” mà ưu tiên kéo dài tuổi thọ vận hành, đặc biệt quan trọng với hệ thống chạy liên tục 24/7.

 ỨNG DỤNG THỰC TẾ CHUẨN NHẤT – PHÁT HUY ĐÚNG GIÁ TRỊ THIẾT KẾ

SD-25B-5 phát huy hiệu quả cao nhất trong các hệ thống yêu cầu điện áp 5V ổn định, sạch nhiễu và độ tin cậy lâu dài. Đây là dòng nguồn được thiết kế thiên về nuôi mạch điều khiển hơn là tải công suất lớn.

Trong thực tế, SD-25B-5 được sử dụng rộng rãi trong:

• Tủ PLC và tủ điều khiển tự động, cấp nguồn cho CPU, I/O module

• Hệ thống điều khiển trung tâm, nơi 5V là điện áp tham chiếu cho logic

• Module truyền thông công nghiệp (RS485, Ethernet, CAN…)

• Thiết bị OEM, máy đóng gói, máy đo, máy phân tích

• Hệ thống đo lường chính xác, nơi độ ổn định điện áp ảnh hưởng trực tiếp đến sai số

Nhờ đặc tính khởi động êm, không vọt áp và nhiễu thấp, SD-25B-5 đặc biệt phù hợp cho mạch số và mạch điều khiển nhạy cảm, giúp giảm lỗi treo hệ thống và tăng độ tin cậy tổng thể.

Tuy nhiên, để đảm bảo hiệu quả và độ bền lâu dài, không khuyến nghị sử dụng SD-25B-5 cho các tải:

• Tải cảm ứng lớn

• Động cơ DC

• Thiết bị có dòng khởi động cao hoặc thay đổi đột ngột

Trong các trường hợp này, nên lựa chọn dòng nguồn công suất cao hơn hoặc nguồn chuyên dụng cho tải động để tránh quá tải nhiệt và suy giảm tuổi thọ.

ĐÁNH GIÁ KỸ THUẬT TỔNG THỂ

SD-25B-5 là nguồn DC 5V công nghiệp đúng nghĩa, được thiết kế theo hướng thực dụng và an toàn, không chạy theo các thông số “đẹp trên giấy” mà tập trung giải quyết ba vấn đề cốt lõi của hệ thống điều khiển công nghiệp: độ ổn định dài hạn – khả năng cách ly – độ tin cậy tổng thể của hệ thống.

Xét về bản chất thiết kế, SD-25B-5 không đơn thuần là một bộ chuyển đổi AC-DC thông thường, mà là một khối cấp nguồn logic chuyên dụng, nơi mọi quyết định thiết kế đều xoay quanh việc bảo vệ tải phía sau. Điện áp đầu ra 5V được duy trì ổn định trong suốt quá trình vận hành, ngay cả khi:

• Điện áp đầu vào dao động

• Tải thay đổi theo chu kỳ làm việc

• Môi trường làm việc có nhiễu điện từ cao

Điểm mạnh cốt lõi của SD-25B-5 nằm ở khả năng cách ly an toàn giữa sơ cấp và thứ cấp. Nhờ cách ly điện hiệu quả, nguồn giúp:

• Ngăn nhiễu cao áp xâm nhập vào mạch logic

• Giảm nguy cơ hỏng CPU, IC điều khiển khi có sự cố phía nguồn

• Tăng độ an toàn cho người vận hành và thiết bị

Trong các hệ thống điều khiển, nơi mạch 5V thường đóng vai trò điện áp nền cho toàn bộ logic xử lý, chỉ một sai lệch nhỏ hoặc một xung nhiễu thoáng qua cũng có thể gây treo hệ thống, reset ngẫu nhiên hoặc lỗi truyền thông khó truy vết. Ở khía cạnh này, SD-25B-5 không phải linh kiện phụ, mà là thành phần mang tính quyết định đến độ ổn định của toàn bộ hệ thống phía sau.

Xét trên vòng đời sử dụng, SD-25B-5 phù hợp với triết lý thiết kế “lắp vào là chạy, chạy là ổn định, ổn định là lâu dài”. Đây là lựa chọn phù hợp cho:

• Hệ thống cần độ tin cậy cao hơn hiệu suất cực đại

• Ứng dụng công nghiệp yêu cầu vận hành liên tục

• Các dự án OEM, nơi chi phí bảo trì và rủi ro dừng máy cần được giảm xuống mức thấp nhất

Tổng thể, SD-25B-5 không phải là bộ nguồn để “khoe thông số”, mà là bộ nguồn để xây dựng hệ thống vận hành bền bỉ, ít sự cố và dễ kiểm soát rủi ro – đúng tinh thần của một giải pháp cấp nguồn công nghiệp chuẩn mực.
