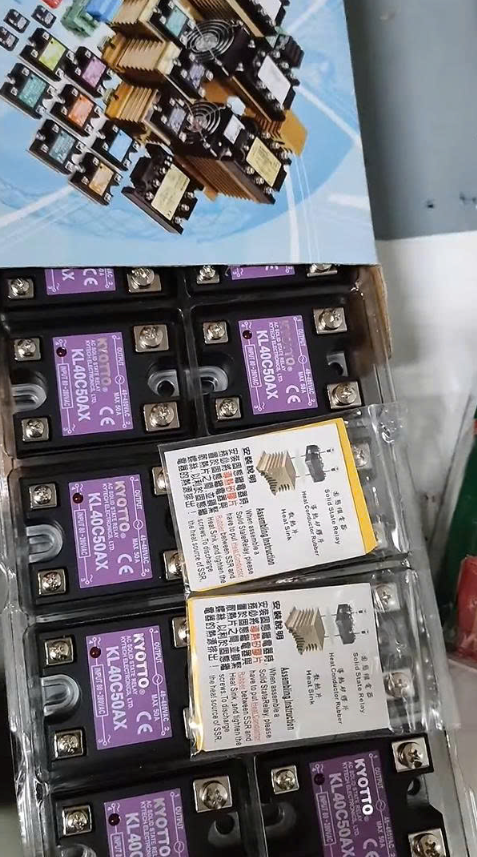

SSR KYOTTO KL40C50AX (Màu tím) – Rơ le bán dẫn công suất 50A, xuất xứ Đài Loan

Tổng quan sản phẩm

SSR KYOTTO KL40C50AX là rơ le bán dẫn điều khiển tải xoay chiều, được thiết kế cho các ứng dụng công nghiệp yêu cầu đóng cắt tải công suất lớn, độ ổn định cao và làm việc liên tục trong thời gian dài. Sản phẩm thuộc dòng SSR công nghiệp của KYOTTO – thương hiệu Đài Loan quen thuộc trong lĩnh vực linh kiện điều khiển và tự động hóa.

Với dòng tải định mức lên tới 50A, KL40C50AX đáp ứng tốt các hệ thống điều khiển gia nhiệt, máy móc sản xuất, dây chuyền tự động và các tủ điện công nghiệp cần đóng cắt tải AC với tần suất cao. Thiết kế vỏ màu tím đặc trưng giúp dễ dàng nhận diện dòng sản phẩm công suất lớn, đồng thời thể hiện sự khác biệt so với các dòng SSR thông dụng trên thị trường.

Khác với rơ le cơ truyền thống, SSR KYOTTO KL40C50AX thực hiện đóng cắt bằng linh kiện bán dẫn, không sử dụng tiếp điểm cơ khí, nhờ đó loại bỏ hoàn toàn hiện tượng mài mòn tiếp điểm, phát sinh tia lửa điện và tiếng ồn khi hoạt động. Đây là yếu tố quan trọng giúp thiết bị hoạt động bền bỉ trong các hệ thống yêu cầu độ tin cậy cao.

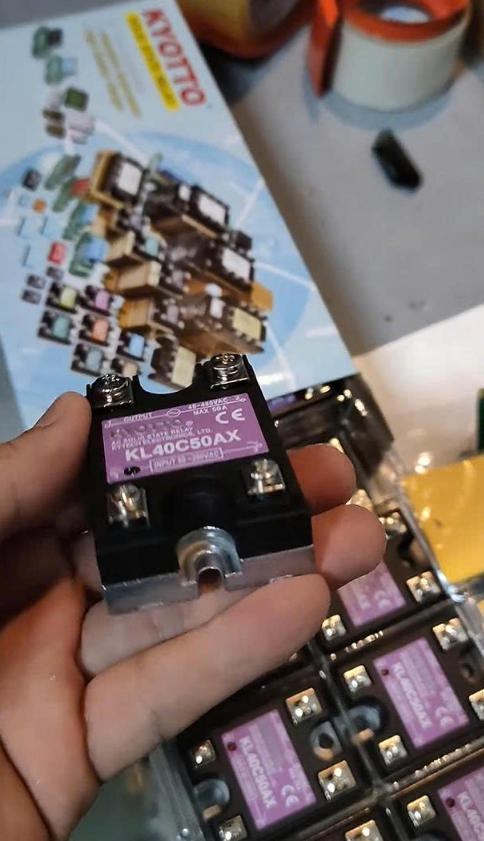

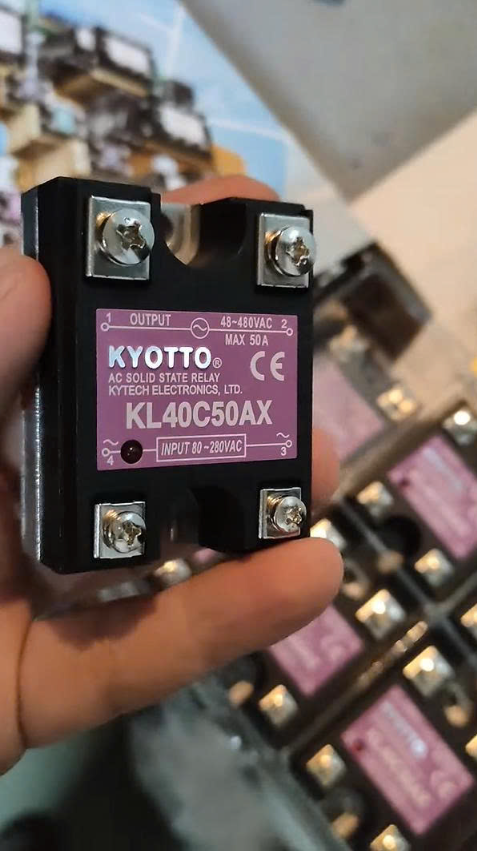

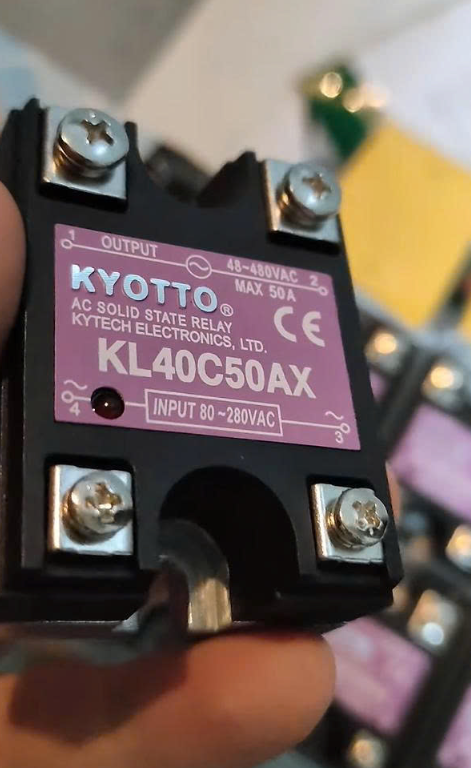

Cấu tạo và thiết kế

SSR KYOTTO KL40C50AX được thiết kế theo dạng khối liền nguyên khối, cấu trúc chắc chắn, tối ưu cho các ứng dụng đóng cắt tải công suất lớn trong môi trường công nghiệp. Bên trong thiết bị tích hợp đầy đủ mạch điều khiển và linh kiện bán dẫn công suất cao, được bố trí hợp lý nhằm đảm bảo khả năng chịu dòng lớn, giảm tổn hao và duy trì độ ổn định khi làm việc liên tục trong thời gian dài.

Một điểm nổi bật trong cấu tạo của KL40C50AX là sự cách ly hoàn toàn giữa ngõ điều khiển và ngõ tải thông qua cách ly quang (optical isolation). Tín hiệu điều khiển DC từ PLC, bộ điều khiển nhiệt độ, timer hoặc mạch logic chỉ đóng vai trò kích hoạt mạch quang bên trong SSR, không tiếp xúc trực tiếp với mạch công suất AC phía tải. Nhờ đó, các thiết bị điều khiển phía trước được bảo vệ an toàn trước nhiễu điện, xung áp, quá áp hoặc các sự cố phát sinh từ tải như chập mạch, quá dòng hay nhiễu cao tần. Đây là yếu tố đặc biệt quan trọng trong các hệ thống tự động hóa yêu cầu độ an toàn và độ tin cậy cao.

Phần vỏ ngoài của SSR KYOTTO KL40C50AX được chế tạo từ nhựa kỹ thuật chịu nhiệt và cách điện cao, có khả năng chống biến dạng khi làm việc trong môi trường nhiệt độ cao bên trong tủ điện. Vật liệu vỏ cũng được lựa chọn để chống lão hóa, chịu được độ ẩm, bụi bẩn và rung động nhẹ – những điều kiện thường gặp trong các nhà máy sản xuất, xưởng cơ khí hoặc hệ thống gia nhiệt công nghiệp. Thiết kế vỏ kín giúp bảo vệ linh kiện bên trong khỏi các tác động cơ học và kéo dài tuổi thọ cho toàn bộ SSR.

Mặt đáy của KL40C50AX được gia công phẳng và chắc chắn, cho phép lắp đặt trực tiếp lên tản nhiệt nhôm chuyên dụng hoặc bề mặt kim loại của tủ điện. Thiết kế này đóng vai trò then chốt trong việc dẫn nhiệt từ linh kiện bán dẫn công suất ra ngoài môi trường, giúp kiểm soát nhiệt độ làm việc của SSR khi đóng cắt tải dòng lớn hoặc vận hành liên tục. Trong thực tế, khả năng tản nhiệt hiệu quả là yếu tố quyết định độ bền và độ ổn định lâu dài của rơ le bán dẫn, đặc biệt với các tải gia nhiệt hoặc động cơ.

Các cọc đấu dây tải của SSR KYOTTO KL40C50AX được thiết kế với kết cấu chắc chắn, khoảng cách hợp lý và bề mặt tiếp xúc lớn, phù hợp cho việc đấu nối dây dẫn tiết diện lớn hoặc đầu cos công nghiệp. Điều này giúp đảm bảo tiếp xúc điện ổn định, giảm điện trở tiếp xúc và hạn chế phát sinh nhiệt tại điểm đấu nối – nguyên nhân phổ biến gây nóng cục bộ và suy giảm tuổi thọ thiết bị trong các SSR công suất cao. Việc bố trí cọc đấu dây rõ ràng cũng giúp quá trình lắp đặt, kiểm tra và bảo trì trở nên nhanh chóng và thuận tiện hơn.

Tổng thể, cấu tạo và thiết kế của SSR KYOTTO KL40C50AX cho thấy đây là dòng rơ le bán dẫn được phát triển chuyên biệt cho môi trường công nghiệp, nơi thiết bị phải làm việc bền bỉ, an toàn, chịu tải lớn và duy trì độ ổn định cao trong suốt vòng đời sử dụng.

Nguyên lý hoạt động chi tiết

SSR KYOTTO KL40C50AX hoạt động dựa trên nguyên lý điều khiển bán dẫn kết hợp cách ly quang, thay thế hoàn toàn cơ chế tiếp điểm cơ khí truyền thống của rơ le thường. Cấu trúc này cho phép thiết bị thực hiện đóng cắt tải AC một cách nhanh chóng, chính xác và không phát sinh hao mòn cơ học trong quá trình vận hành.

Khi tín hiệu điều khiển DC trong dải 3–32VDC được cấp vào ngõ input, dòng điều khiển sẽ kích hoạt LED quang bên trong SSR. Ánh sáng phát ra từ LED này tác động trực tiếp lên phần tử quang bán dẫn ở phía công suất, từ đó kích hoạt mạch dẫn dòng AC ở ngõ tải. Nhờ cơ chế truyền tín hiệu bằng ánh sáng, toàn bộ mạch điều khiển và mạch tải được cách ly hoàn toàn về điện, giúp loại bỏ nguy cơ nhiễu điện, xung áp hoặc sự cố từ phía tải tác động ngược trở lại PLC hoặc bộ điều khiển.

Phần tử công suất của SSR KYOTTO KL40C50AX được thiết kế để làm việc với tải xoay chiều, cho phép dòng điện AC đi qua tải ngay khi mạch được kích hoạt. Đặc biệt, thiết bị sử dụng cơ chế đóng cắt tại điểm zero-cross (điểm điện áp bằng 0). Điều này có nghĩa là SSR chỉ cho phép đóng tải khi sóng điện áp xoay chiều đi qua điểm 0, thời điểm mà điện áp tức thời ở mức thấp nhất. Nhờ đó, dòng khởi động được hạn chế đáng kể, giảm hiện tượng sốc điện, hạn chế nhiễu điện từ và giảm áp lực lên linh kiện bán dẫn cũng như thiết bị tải.

Cơ chế zero-cross đặc biệt phù hợp với các tải thuần trở hoặc tải gia nhiệt, chẳng hạn như điện trở đốt nóng, lò sấy, máy ép nhiệt, lò nung hoặc các hệ thống gia nhiệt công nghiệp. Trong các ứng dụng này, việc đóng cắt tại điểm 0 giúp hệ thống vận hành êm hơn, giảm nhiễu cho lưới điện và tăng độ ổn định trong suốt quá trình làm việc liên tục.

Khi tín hiệu điều khiển DC bị ngắt, LED quang bên trong SSR ngừng phát sáng, phần tử bán dẫn công suất lập tức chuyển sang trạng thái ngắt. Dòng điện AC qua tải được cắt một cách nhanh chóng mà không tạo ra tia lửa điện, không gây hồ quang và không phát sinh xung áp đột ngột. Đây là ưu điểm vượt trội so với rơ le cơ, đặc biệt trong các hệ thống đóng cắt thường xuyên hoặc yêu cầu độ bền cao.

Nhờ nguyên lý hoạt động hoàn toàn bằng linh kiện bán dẫn, SSR KYOTTO KL40C50AX có khả năng đóng cắt với tần suất cao, phản hồi nhanh và duy trì độ ổn định lâu dài. Điều này giúp thiết bị không chỉ nâng cao tuổi thọ của chính SSR mà còn góp phần bảo vệ các thiết bị điện liên quan trong hệ thống, giảm chi phí bảo trì và tăng độ tin cậy tổng thể cho hệ thống điều khiển công nghiệp.

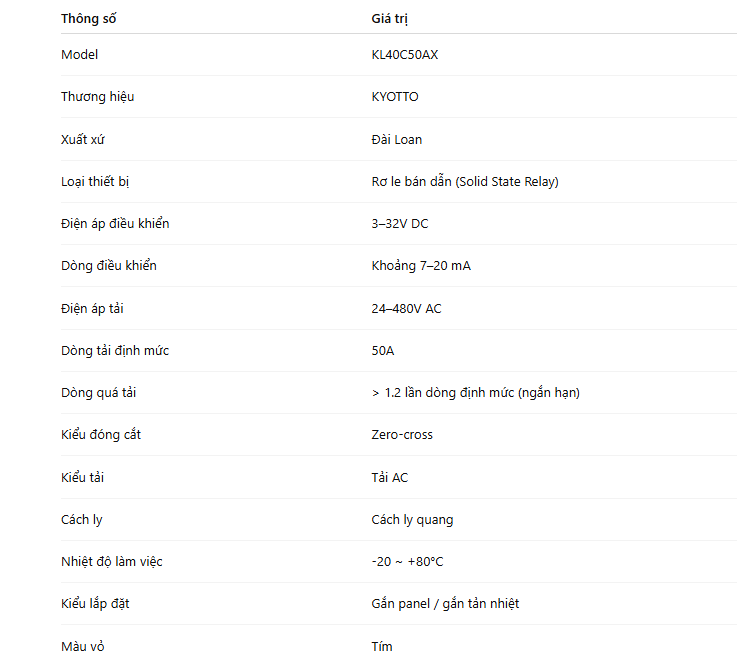

Thông số kỹ thuật chi tiết

Yêu cầu lắp đặt và tản nhiệt

Do SSR KYOTTO KL40C50AX là rơ le bán dẫn công suất lớn, làm việc với dòng tải lên đến 40–50A, nên tản nhiệt không còn là khuyến nghị mà là yêu cầu bắt buộc trong quá trình lắp đặt. Trên thực tế, phần lớn các sự cố hư hỏng SSR không đến từ lỗi linh kiện mà xuất phát từ việc tản nhiệt không đúng hoặc không đủ khi vận hành ở tải cao trong thời gian dài.

Khi SSR hoạt động, dù không có tiếp điểm cơ khí, nhưng linh kiện bán dẫn bên trong vẫn sinh nhiệt do tổn hao công suất. Nhiệt lượng này sẽ tăng nhanh khi dòng tải lớn, tải hoạt động liên tục hoặc môi trường xung quanh có nhiệt độ cao. Vì vậy, KL40C50AX cần được gắn trực tiếp lên tản nhiệt nhôm chuyên dụng hoặc bề mặt kim loại phẳng có khả năng dẫn và thoát nhiệt tốt. Mặt đáy của SSR đã được thiết kế phẳng để tiếp xúc tối đa với tản nhiệt, giúp truyền nhiệt hiệu quả ra môi trường bên ngoài.

Trong các ứng dụng tải nặng, đặc biệt là gia nhiệt liên tục như lò sấy, máy ép nhiệt hoặc điện trở công suất lớn, việc lựa chọn tản nhiệt đủ kích thước đóng vai trò quyết định đến tuổi thọ của SSR. Tản nhiệt quá nhỏ hoặc chỉ gắn SSR trực tiếp lên vỏ tủ mỏng sẽ không đủ khả năng thoát nhiệt, dẫn đến nhiệt độ bên trong SSR tăng cao, làm giảm tuổi thọ linh kiện bán dẫn và gây hiện tượng ngắt tải không ổn định.

Ngoài tản nhiệt, không gian lắp đặt xung quanh SSR cũng cần được chú ý. Thiết bị nên được bố trí ở vị trí thông thoáng trong tủ điện, tránh lắp sát các thiết bị phát nhiệt lớn như biến tần, contactor công suất cao, điện trở xả hoặc nguồn công suất. Khoảng cách hợp lý giúp không khí lưu thông tốt hơn, hỗ trợ quá trình tản nhiệt tự nhiên và hạn chế hiện tượng tích tụ nhiệt cục bộ trong tủ.

Về đấu nối điện, dây dẫn tải sử dụng cho SSR KYOTTO KL40C50AX cần có tiết diện phù hợp với dòng làm việc, ưu tiên sử dụng dây đồng chất lượng cao và đầu cos đúng chuẩn. Các điểm đấu dây phải được siết chặt chắc chắn để đảm bảo tiếp xúc điện tốt, giảm điện trở tiếp xúc và hạn chế phát sinh nhiệt tại cọc đấu. Trong thực tế, nhiều trường hợp SSR bị nóng bất thường không phải do quá tải mà do tiếp xúc kém tại đầu cos, gây tổn hao nhiệt cục bộ và ảnh hưởng trực tiếp đến linh kiện bên trong.

Đối với các hệ thống yêu cầu độ ổn định cao hoặc làm việc 24/7, việc kết hợp quạt làm mát cưỡng bức cho tủ điện cũng là một giải pháp hiệu quả. Quạt giúp tăng lưu thông không khí, giảm nhiệt độ tổng thể trong tủ và gián tiếp kéo dài tuổi thọ cho SSR cũng như các thiết bị điện khác.

Tóm lại, lắp đặt và tản nhiệt đúng kỹ thuật không chỉ giúp SSR KYOTTO KL40C50AX vận hành ổn định ở tải cao, mà còn là yếu tố then chốt đảm bảo độ bền lâu dài, giảm nguy cơ hư hỏng và hạn chế chi phí bảo trì trong quá trình sử dụng thực tế.

Ứng dụng thực tế mở rộng

SSR KYOTTO KL40C50AX được ứng dụng rộng rãi trong các hệ thống gia nhiệt công nghiệp công suất lớn, nơi yêu cầu đóng cắt tải ổn định, chính xác và làm việc liên tục trong thời gian dài. Trong các lò nung, lò sấy, lò nhiệt luyện hoặc máy ép nhiệt, SSR đóng vai trò trung gian giữa bộ điều khiển nhiệt độ và điện trở gia nhiệt. Nhờ khả năng đóng cắt nhanh tại điểm zero-cross, KL40C50AX giúp hạn chế dòng khởi động, giảm dao động nhiệt và duy trì nhiệt độ ổn định hơn so với việc sử dụng contactor hoặc rơ le cơ truyền thống.

Trong các tủ điều khiển tự động, SSR KYOTTO KL40C50AX thường được sử dụng để đóng cắt tải AC theo tín hiệu điều khiển từ PLC, bộ điều khiển nhiệt độ hoặc bộ điều khiển PID. Tín hiệu điều khiển DC từ PLC được đưa trực tiếp vào ngõ input của SSR, đảm bảo an toàn cho ngõ ra PLC nhờ cơ chế cách ly quang hoàn toàn. Giải pháp này không chỉ giúp tăng độ tin cậy cho hệ thống điều khiển mà còn giảm thiểu nguy cơ hư hỏng module ngõ ra do nhiễu điện hoặc sự cố phía tải.

Trong các dây chuyền sản xuất tự động, nơi thiết bị phải hoạt động với tần suất đóng cắt cao và chu kỳ làm việc liên tục, SSR KYOTTO KL40C50AX cho thấy ưu thế rõ rệt so với rơ le cơ. Việc không sử dụng tiếp điểm cơ khí giúp SSR không bị mài mòn, không phát sinh tia lửa điện và không bị giới hạn bởi tuổi thọ cơ học. Điều này đặc biệt phù hợp cho các máy đóng gói, máy dán nhãn, máy in công nghiệp hoặc các hệ thống cần đóng cắt tải nhiều lần trong ngày.

Trong lĩnh vực HVAC và điều khiển nhiệt độ môi trường, KL40C50AX được sử dụng để điều khiển điện trở sưởi, bộ gia nhiệt không khí hoặc các thiết bị làm nóng phụ trợ. Khả năng làm việc ổn định ở tải lớn giúp SSR duy trì hiệu suất lâu dài, hạn chế hiện tượng sụt áp hoặc quá nhiệt khi hệ thống vận hành liên tục trong điều kiện khắc nghiệt.

Ngoài ra, SSR KYOTTO KL40C50AX còn được ứng dụng trong các hệ thống OEM, máy móc chế tạo theo yêu cầu, nơi đòi hỏi giải pháp đóng cắt gọn gàng, ít bảo trì và độ ổn định cao. Việc tích hợp SSR vào thiết kế ban đầu giúp nhà chế tạo máy giảm chi phí bảo trì về lâu dài, đồng thời nâng cao độ tin cậy tổng thể cho sản phẩm.

Nhìn chung, với khả năng chịu tải lớn, đóng cắt ổn định và tuổi thọ cao, SSR KYOTTO KL40C50AX là lựa chọn phù hợp cho nhiều ứng dụng công nghiệp khác nhau, đặc biệt là các hệ thống gia nhiệt và điều khiển tải AC yêu cầu làm việc liên tục, chính xác và an toàn.

Lợi ích khi sử dụng SSR KYOTTO KL40C50AX

Việc sử dụng SSR KYOTTO KL40C50AX mang lại sự êm ái tuyệt đối trong quá trình vận hành, do thiết bị hoạt động hoàn toàn bằng linh kiện bán dẫn, không sử dụng tiếp điểm cơ khí. Nhờ đó, quá trình đóng cắt tải không phát sinh tiếng ồn, không tạo tia lửa điện hay hồ quang như rơ le cơ hoặc contactor truyền thống. Điều này đặc biệt quan trọng trong các môi trường công nghiệp yêu cầu cao về an toàn điện, phòng chống cháy nổ cũng như các khu vực cần vận hành ổn định, liên tục trong thời gian dài.

Một lợi ích nổi bật khác của SSR KYOTTO KL40C50AX là tốc độ đáp ứng nhanh và chính xác. Thiết bị có khả năng phản hồi gần như tức thời với tín hiệu điều khiển từ PLC, bộ điều khiển nhiệt độ hoặc bộ điều khiển PID. Nhờ đó, SSR rất phù hợp cho các ứng dụng điều khiển nhiệt, điều khiển công suất hoặc đóng cắt tải theo chu kỳ ngắn, nơi yêu cầu độ chính xác cao và khả năng điều chỉnh linh hoạt. So với rơ le cơ, SSR giúp hệ thống đạt được sự ổn định tốt hơn và giảm dao động trong quá trình điều khiển.

Do không có tiếp điểm cơ khí bị mài mòn theo thời gian, SSR KYOTTO KL40C50AX giúp giảm đáng kể chi phí bảo trì và thay thế linh kiện. Trong các hệ thống vận hành liên tục 24/7 hoặc đóng cắt với tần suất cao, việc sử dụng SSR giúp hạn chế tối đa tình trạng hỏng hóc do tiếp điểm cháy, kẹt hoặc suy giảm chất lượng tiếp xúc. Điều này không chỉ giúp tiết kiệm chi phí bảo trì mà còn giảm thời gian dừng máy, nâng cao hiệu suất sản xuất tổng thể.

Với khả năng chịu tải lớn và thiết kế công nghiệp bền bỉ, KL40C50AX có thể làm việc ổn định trong các điều kiện tải nặng, môi trường nhiệt độ cao hoặc không gian tủ điện hạn chế. Khi được lắp đặt và tản nhiệt đúng kỹ thuật, SSR duy trì hiệu suất ổn định trong thời gian dài, hạn chế suy giảm linh kiện và kéo dài tuổi thọ thiết bị. Đây là yếu tố quan trọng đối với các hệ thống gia nhiệt, lò sấy, máy ép nhiệt hoặc dây chuyền sản xuất yêu cầu độ tin cậy cao.

Ngoài ra, việc sử dụng SSR KYOTTO KL40C50AX còn giúp nâng cao độ an toàn cho toàn bộ hệ thống điều khiển nhờ cơ chế cách ly quang hoàn toàn giữa ngõ điều khiển và ngõ tải. Các thiết bị điều khiển như PLC, bộ điều khiển nhiệt độ hoặc bo mạch logic được bảo vệ tốt hơn trước nhiễu điện, xung áp và các sự cố phát sinh từ phía tải công suất lớn.

Tổng thể, SSR KYOTTO KL40C50AX không chỉ là giải pháp thay thế rơ le cơ truyền thống, mà còn là lựa chọn tối ưu cho các hệ thống điện công nghiệp hiện đại, nơi yêu cầu vận hành êm ái, chính xác, bền bỉ và tiết kiệm chi phí về lâu dài.

Kết luận

SSR KYOTTO KL40C50AX (màu tím) là dòng rơ le bán dẫn công suất lớn được thiết kế chuyên biệt cho các hệ thống điều khiển tải AC trong môi trường công nghiệp, nơi yêu cầu cao về độ ổn định, độ bền và khả năng làm việc liên tục trong thời gian dài. Với xuất xứ từ Đài Loan, sản phẩm thể hiện rõ định hướng chất lượng ngay từ thiết kế, vật liệu cho đến độ hoàn thiện tổng thể.

Khả năng chịu dòng tải lên đến 50A, kết hợp với cơ chế đóng cắt zero-cross, giúp SSR KYOTTO KL40C50AX vận hành êm ái, hạn chế sốc dòng, giảm nhiễu điện và bảo vệ tốt hơn cho cả thiết bị tải lẫn hệ thống điện xung quanh. So với rơ le cơ hoặc contactor truyền thống, SSR mang lại ưu thế vượt trội về tuổi thọ, đặc biệt trong các ứng dụng đóng cắt tần suất cao hoặc chạy tải liên tục 24/7.

Thiết kế cách ly quang hoàn toàn giữa ngõ điều khiển và ngõ tải giúp bảo vệ PLC, bộ điều khiển nhiệt độ và các mạch logic khỏi nhiễu điện, xung áp và sự cố từ phía tải công suất lớn. Đây là yếu tố then chốt khiến KL40C50AX rất phù hợp cho các hệ thống tự động hóa hiện đại, tủ điều khiển công nghiệp, dây chuyền sản xuất và các ứng dụng gia nhiệt yêu cầu độ an toàn cao.

Ngoài ra, với kết cấu chắc chắn, khả năng tản nhiệt tốt khi lắp đúng kỹ thuật và không sử dụng tiếp điểm cơ khí, SSR KYOTTO KL40C50AX giúp giảm đáng kể chi phí bảo trì, hạn chế thời gian dừng máy và nâng cao hiệu quả vận hành lâu dài cho hệ thống. Đây là lợi thế thực tế mà các nhà máy, xưởng sản xuất và đơn vị chế tạo máy luôn ưu tiên khi lựa chọn thiết bị đóng cắt công suất.

Tổng thể, SSR KYOTTO KL40C50AX là lựa chọn đáng tin cậy để thay thế rơ le cơ trong các ứng dụng công nghiệp hiện đại, đặc biệt phù hợp cho hệ thống gia nhiệt, lò sấy, máy ép nhiệt, HVAC và các tủ điều khiển yêu cầu độ ổn định cao, vận hành bền bỉ và an toàn lâu dài.
