Nguồn DIN rail SDR-120-12 – Phân tích kỹ thuật & ứng dụng thực tế trong tủ điện

Gia Lực Tech là đại lý ủy quyền chính thức của Mean Well tại Việt Nam đến năm 2026, chuyên cung cấp nguồn điện công nghiệp chính hãng với đầy đủ CO, CQ. Với đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, Gia Lực Tech không chỉ bán hàng mà còn tư vấn, hỗ trợ kỹ thuật tận nơi. Cam kết hàng chính hãng 100%, giá cạnh tranh, giao nhanh toàn quốc. Các dòng sản phẩm phân phối gồm: LRS, RSP, MDR, NDR, HLG, NPB, NCP… và nhiều model hot trend khác. Gia Lực Tech – giải pháp nguồn điện đáng tin cậy cho nhà máy, tủ điện, LED và tự động hóa.

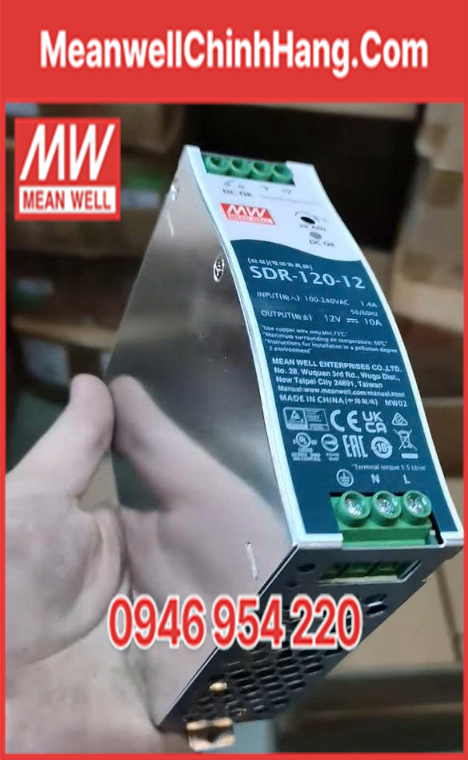

SDR-120-12 là bộ nguồn AC-DC gắn thanh DIN rail, công suất 120W, điện áp đầu ra 12VDC, được thiết kế chuyên cho các hệ thống điều khiển công nghiệp yêu cầu nguồn ổn định, độ tin cậy cao và khả năng vận hành liên tục. Đây là dòng nguồn thường được chọn trong các tủ PLC, tủ điều khiển máy, tủ phân phối phụ, nơi bố trí thiết bị theo chuẩn DIN rail để đảm bảo tính gọn gàng và chuyên nghiệp.

Khác với các nguồn dạng tổ ong lắp đáy tủ, SDR-120-12 giúp tối ưu không gian chiều sâu, dễ bố trí dây, dễ mở rộng hệ thống và thuận tiện cho việc bảo trì, thay thế về sau.

Cấu trúc thiết kế và triết lý sử dụng của SDR-120-12

SDR-120-12 được thiết kế theo triết lý “lắp nhanh – chạy bền – ít phải đụng tới”, đúng với yêu cầu của tủ điện công nghiệp hiện nay. Toàn bộ nguồn nằm trong vỏ kim loại kín, giúp bảo vệ linh kiện bên trong khỏi bụi mịn, hơi ẩm nhẹ và va chạm cơ học trong quá trình thi công hoặc bảo trì tủ điện.

Vỏ kim loại không chỉ để che chắn, mà còn tham gia tản nhiệt, giúp nhiệt lượng bên trong được phân tán đều ra môi trường xung quanh. Nhờ đó, nguồn có thể vận hành ổn định trong thời gian dài mà không cần đến quạt làm mát cưỡng bức.

Việc không sử dụng quạt là một điểm rất quan trọng trong thực tế:

• Không có quạt nghĩa là không có bộ phận quay, giảm hẳn nguy cơ hỏng hóc sau vài năm sử dụng.

• Tủ điện ít bụi bám hơn, vì không bị hút bụi vào bên trong nguồn.

• Nguồn hoạt động êm, không gây rung hay tiếng ồn, đặc biệt phù hợp với tủ đặt trong phòng điều khiển hoặc khu vực kỹ thuật kín.

Thiết kế dạng gắn thanh DIN rail giúp SDR-120-12 hòa nhập hoàn toàn với bố cục tủ điện tiêu chuẩn. Việc lắp đặt không cần khoan đục, chỉ cần gài lên thanh DIN là cố định chắc chắn. Điều này giúp:

• Rút ngắn thời gian thi công

• Dễ thay thế khi cần nâng cấp hoặc bảo trì

• Giữ bố cục tủ điện gọn gàng, chuyên nghiệp

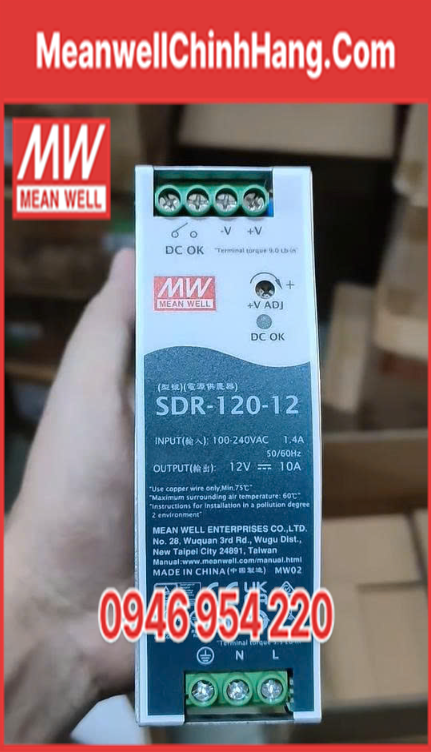

Các cọc đấu dây được bố trí theo hướng thẳng đứng, khoảng cách rõ ràng, đánh dấu đầy đủ đầu vào AC và đầu ra DC. Ngay cả khi lắp trong tủ điện hẹp, kỹ thuật viên vẫn có thể thao tác dễ dàng, hạn chế đấu nhầm hoặc lỏng dây – một lỗi rất hay gặp khi dùng nguồn nhỏ, bố trí chật.

Ngoài ra, thiết kế này còn tính đến thực tế vận hành lâu dài: khi cần kiểm tra, đo điện áp hay siết lại dây, người kỹ thuật có thể thao tác nhanh mà không cần tháo nguồn ra khỏi thanh DIN.

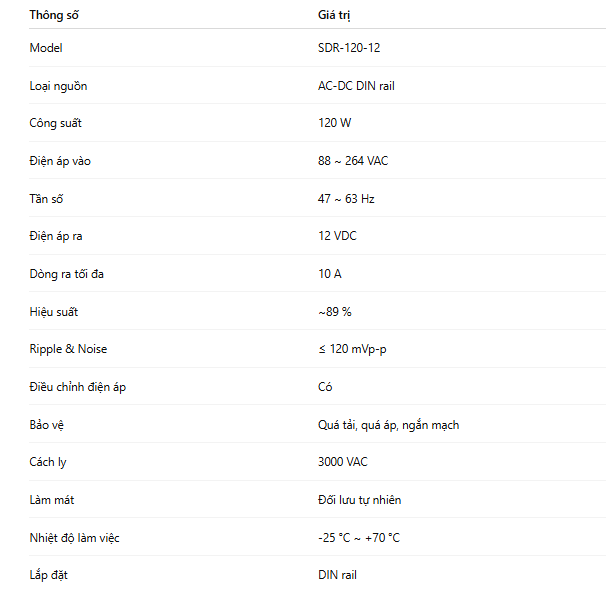

BẢNG THÔNG SỐ KỸ THUẬT – SDR-120-12

Đặc tính điện áp đầu ra 12V – vì sao lại quan trọng trong thực tế?

Trong thực tế tủ điện và máy công nghiệp, 12VDC là mức điện áp “khó tính” hơn rất nhiều so với 24VDC. Rất nhiều thiết bị điều khiển không sử dụng 24V mà dùng 12VDC, điển hình như PLC đời cũ hoặc PLC chuyên dụng, module I/O đặc thù, các loại cảm biến quang – cảm biến tiệm cận, rơ-le trung gian và các mạch điều khiển phụ.

Điểm chung của các thiết bị này là rất nhạy với sụt áp và nhiễu nguồn. Chỉ cần điện áp giảm nhẹ trong thời gian ngắn, thiết bị có thể:

• PLC bị reset đột ngột

• Cảm biến cho tín hiệu sai hoặc chập chờn

• Module I/O hoạt động không ổn định

• Hệ thống vận hành lúc được lúc không, rất khó bắt lỗi

Trong khi đó, với cùng hiện tượng sụt áp, nhiều thiết bị 24V vẫn còn chịu được. Vì vậy, nguồn 12V nếu không đủ ổn định sẽ làm lộ lỗi hệ thống rất nhanh.

SDR-120-12 được thiết kế để giải quyết đúng vấn đề này. Nguồn có khả năng giữ điện áp 12V ổn định ngay cả khi tải thay đổi đột ngột, ví dụ khi nhiều thiết bị 12V cùng hoạt động hoặc bật/tắt liên tục. Nhờ đó, điện áp đầu ra không bị tụt sâu, giúp hệ thống vận hành mượt và ổn định hơn trong thời gian dài.

Một điểm rất thực tế trên SDR-120-12 là núm tinh chỉnh điện áp đầu ra. Trong quá trình lắp đặt, khi dây dẫn đi xa, tải phân bố không đều hoặc tủ điện có nhiều nhánh 12V, kỹ thuật viên có thể tinh chỉnh điện áp nhích lên trong giới hạn cho phép để bù sụt áp trên đường dây. Nhờ vậy, điện áp tới thiết bị vẫn đạt mức cần thiết mà không phải thay dây hay bổ sung nguồn phụ.

Chính vì những yếu tố này, SDR-120-12 đặc biệt phù hợp cho các hệ thống điều khiển dùng 12VDC yêu cầu độ ổn định cao, chạy liên tục và hạn chế lỗi vặt trong vận hành thực tế.

Khả năng chịu tải và vận hành liên tục của SDR-120-12

Với công suất 120W, SDR-120-12 có thể cấp dòng tối đa lên đến 10A ở mức 12VDC, đây là mức dòng không hề nhỏ đối với nguồn DIN rail 12V. Trong thực tế, nguồn này thường được dùng để cấp cho nhiều thiết bị 12V chạy song song, chứ không phải chỉ một tải đơn lẻ.

Tuy nhiên, kinh nghiệm thi công cho thấy:
nguồn chạy bền nhất không phải khi kéo sát 100% công suất, mà khi vận hành ổn định trong khoảng 60–80% tải. Với SDR-120-12, điều này mang lại nhiều lợi ích rất rõ ràng:

• Nhiệt độ vỏ nguồn thấp hơn đáng kể, đặc biệt trong tủ điện kín

• Linh kiện bên trong ít bị stress nhiệt, giúp nguồn chạy bền nhiều năm

• Hạn chế hiện tượng sụt áp khi tải thay đổi đột ngột

• Tránh quá tải cục bộ khi nhiều thiết bị 12V khởi động cùng lúc

Trong các hệ thống chạy 24/7, việc để nguồn “dư tải một chút” là cách làm rất phổ biến và an toàn. SDR-120-12 đáp ứng tốt kiểu vận hành này, phù hợp cho tủ điều khiển máy, tủ tự động hóa hoặc hệ thống cần chạy liên tục không được dừng.

Hệ thống bảo vệ – yếu tố sống còn khi vận hành công nghiệp

Trong môi trường công nghiệp, sự cố điện là điều không thể tránh hoàn toàn: dây chạm chập, thiết bị hỏng, đấu nhầm trong quá trình bảo trì… Vì vậy, hệ thống bảo vệ của nguồn không phải là phần phụ, mà là yếu tố quyết định độ an toàn của cả tủ điện.

SDR-120-12 được tích hợp đầy đủ các cơ chế bảo vệ cần thiết để xử lý các tình huống thực tế:

• Bảo vệ quá tải: khi tổng tải vượt quá khả năng cấp của nguồn, SDR-120-12 sẽ tự giới hạn dòng thay vì sập nguồn đột ngột. Cách hoạt động này giúp hệ thống không bị “chết cứng” và giảm sốc điện cho linh kiện.

• Bảo vệ ngắn mạch: trong trường hợp dây đầu ra bị chạm hoặc thiết bị phía sau bị lỗi, nguồn sẽ tự động bảo vệ để tránh cháy linh kiện bên trong. Khi sự cố được xử lý, nguồn có thể hoạt động trở lại mà không cần thay thế.

• Bảo vệ quá áp: giúp hạn chế rủi ro điện áp tăng bất thường gây hỏng PLC, cảm biến hoặc bo mạch điều khiển – những thiết bị rất nhạy với điện áp 12V.

Nhờ các cơ chế này, SDR-120-12 không chỉ đơn thuần là “cấp điện”, mà còn đóng vai trò bảo vệ thầm lặng cho toàn bộ hệ thống 12V phía sau. Đây là yếu tố đặc biệt quan trọng với các tủ điện vận hành lâu dài, ít người giám sát thường xuyên.

Vai trò thực tế của SDR-120-12 trong tủ điện

Trong rất nhiều tủ điều khiển hiện nay, nguồn 24VDC gần như luôn có sẵn để cấp cho PLC, rơ-le, van điện từ. Tuy nhiên, khi hệ thống xuất hiện các thiết bị chỉ dùng 12VDC, việc kéo chung từ nguồn 24V qua bộ hạ áp hoặc chia nhánh tạm bợ rất dễ phát sinh vấn đề.

Lúc này, SDR-120-12 thường được dùng như một nguồn phụ 12VDC độc lập, chuyên cấp cho các thiết bị đặc thù. Cách làm này không phải để “thừa nguồn”, mà để tách rõ chức năng và tăng độ ổn định cho toàn hệ thống.

Trong thực tế vận hành, việc tách riêng nguồn 12V mang lại các lợi ích rất rõ:

• Giảm nhiễu chéo giữa các nhánh nguồn: khi tải 24V đóng/ngắt liên tục (van, rơ-le công suất), nhiễu không lan sang nhánh 12V – nơi có các thiết bị nhạy như PLC nhỏ, cảm biến, bo mạch.

• Dễ khoanh vùng lỗi khi có sự cố: nếu hệ thống gặp trục trặc, chỉ cần kiểm tra nhánh 12V riêng biệt, không ảnh hưởng tới nguồn 24V chính. Điều này giúp bắt lỗi nhanh hơn rất nhiều.

• Tăng tính ổn định lâu dài: mỗi nguồn làm đúng nhiệm vụ của nó, không bị kéo quá khả năng thiết kế.

Trong nhiều tủ máy, SDR-120-12 tuy công suất không lớn nhưng lại là nguồn “nuôi phần tinh” của hệ thống. Nếu nguồn này không ổn định, lỗi phát sinh rất khó chịu và khó đoán.

Điều kiện môi trường và độ bền khi vận hành thực tế

SDR-120-12 được thiết kế để làm việc trong môi trường công nghiệp thực tế, không phải điều kiện phòng thí nghiệm. Nguồn có thể vận hành ổn định trong các môi trường phổ biến như:

• Tủ điện đặt trong nhà xưởng

• Phòng điều khiển, phòng kỹ thuật

• Khu vực tủ kín, thông gió hạn chế

Trong các tủ điện này, nhiệt độ bên trong thường cao hơn môi trường bên ngoài, đặc biệt khi có nhiều thiết bị đóng cắt liên tục. Với SDR-120-12, thiết kế không quạt và tản nhiệt tự nhiên giúp nguồn hoạt động êm, ít hỏng vặt, nhưng vẫn cần sử dụng đúng cách để đạt độ bền cao nhất.

Kinh nghiệm thực tế cho thấy:
khi nhiệt độ môi trường tăng cao, việc giảm tải hợp lý (không kéo sát 100% công suất trong thời gian dài) giúp:

• Nguồn chạy mát hơn

• Linh kiện bên trong ít lão hóa

• Hạn chế sự cố nhiệt sau vài năm vận hành

Nếu được lắp đúng vị trí, thông thoáng tương đối và phân tải hợp lý, SDR-120-12 hoàn toàn có thể chạy ổn định nhiều năm liền, rất phù hợp cho các hệ thống không được phép dừng máy thường xuyên.

Kết luận kỹ thuật

SDR-120-12 không phải là dòng nguồn để “trưng bày cho đẹp”, mà là nguồn sinh ra để làm việc lâu dài trong tủ điện công nghiệp. Từ thiết kế DIN rail gọn gàng, kết cấu kim loại chắc chắn cho đến cách vận hành không quạt, tất cả đều hướng tới mục tiêu chạy ổn định – ít lỗi – ít phải bảo trì.

Trong thực tế sử dụng, điểm giá trị nhất của SDR-120-12 không nằm ở con số công suất 120W, mà nằm ở khả năng giữ điện áp 12V ổn định khi tải thay đổi, điều mà rất nhiều nguồn 12V giá rẻ không làm được. Chính sự ổn định này giúp PLC, cảm biến và các module điều khiển phụ hoạt động mượt, hạn chế lỗi vặt khó đoán – những lỗi gây mất thời gian và chi phí bảo trì nhiều nhất.

Việc thiết kế tách riêng nguồn 12VDC bằng SDR-120-12 cũng thể hiện cách làm tủ điện đúng kỹ thuật: mỗi nguồn đảm nhiệm đúng vai trò, giảm nhiễu chéo, dễ khoanh vùng sự cố và nâng cao độ tin cậy tổng thể của hệ thống. Đặc biệt với các hệ thống chạy liên tục, ít người giám sát, đây là yếu tố rất đáng giá.

Tóm lại, SDR-120-12 là lựa chọn an toàn, thực dụng và hợp lý cho các tủ điện cần nguồn 12VDC ổn định. Không phô trương, không dư thừa, nhưng làm đúng việc và làm tốt trong thời gian dài – đúng tinh thần của một bộ nguồn công nghiệp dùng để vận hành, không phải để quảng cáo.
