GIỚI THIỆU CẦU CHÌ CÔNG NGHIỆP KL40C25AX |250V 40A

PHÂN TÍCH CHUYÊN SÂU KHẢ NĂNG CHUYỂN MẠCH & ẢNH HƯỞNG ĐẾN HỆ THỐNG

KL40C25AX sử dụng cấu trúc rơ le bán dẫn với phần tử chuyển mạch chính là triac hoặc cặp thyristor mắc song song ngược. Cách cấu hình này cho phép thiết bị đóng cắt dòng xoay chiều hai chiều, phù hợp với tải AC công nghiệp trong dải điện áp rộng.

Khác với rơ le cơ khí, quá trình đóng cắt của KL40C25AX không tạo ra sự va chạm vật lý giữa các tiếp điểm. Dòng điện được dẫn thông qua linh kiện bán dẫn khi tín hiệu điều khiển đạt ngưỡng kích hoạt. Nhờ đó, thời gian đáp ứng của SSR rất ngắn, độ lặp lại cao và không suy giảm theo số chu kỳ đóng cắt.

Trong hệ thống vận hành thực tế, điều này giúp:

• Đảm bảo độ chính xác của chu kỳ điều khiển

• Tránh hiện tượng trễ cơ học

• Duy trì đặc tính đóng cắt ổn định trong suốt vòng đời thiết bị

Tuy nhiên, do đặc tính bán dẫn, SSR luôn tồn tại điện áp rơi nhỏ trên phần tử công suất khi ở trạng thái dẫn. Với KL40C25AX, điện áp rơi này là yếu tố cần tính đến trong thiết kế nhiệt, đặc biệt khi tải hoạt động gần mức dòng định mức 25A.

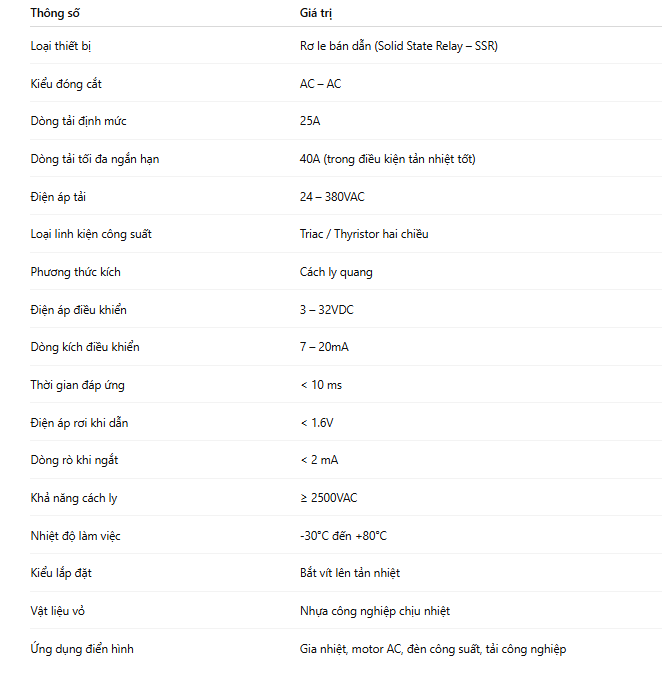

Bảng thông số kỹ thuật KL40C25AX

PHÂN TÍCH CHUYÊN SÂU KHẢ NĂNG CHUYỂN MẠCH & ẢNH HƯỞNG ĐẾN HỆ THỐNG

KL40C25AX sử dụng cấu trúc rơ le bán dẫn với phần tử chuyển mạch chính là triac hoặc cặp thyristor mắc song song ngược. Cách cấu hình này cho phép thiết bị đóng cắt dòng xoay chiều hai chiều, phù hợp với tải AC công nghiệp trong dải điện áp rộng.

Khác với rơ le cơ khí, quá trình đóng cắt của KL40C25AX không tạo ra sự va chạm vật lý giữa các tiếp điểm. Dòng điện được dẫn thông qua linh kiện bán dẫn khi tín hiệu điều khiển đạt ngưỡng kích hoạt. Nhờ đó, thời gian đáp ứng của SSR rất ngắn, độ lặp lại cao và không suy giảm theo số chu kỳ đóng cắt.

Trong hệ thống vận hành thực tế, điều này giúp:

• Đảm bảo độ chính xác của chu kỳ điều khiển

• Tránh hiện tượng trễ cơ học

• Duy trì đặc tính đóng cắt ổn định trong suốt vòng đời thiết bị

Tuy nhiên, do đặc tính bán dẫn, SSR luôn tồn tại điện áp rơi nhỏ trên phần tử công suất khi ở trạng thái dẫn. Với KL40C25AX, điện áp rơi này là yếu tố cần tính đến trong thiết kế nhiệt, đặc biệt khi tải hoạt động gần mức dòng định mức 25A.

BẢN CHẤT HOẠT ĐỘNG CỦA SSR SO VỚI RELAY CƠ KHÍ

Relay cơ khí hoạt động dựa trên hiện tượng điện từ, trong đó năng lượng điện được chuyển thành chuyển động cơ học. Khi cuộn dây được cấp điện, lực hút điện từ kéo tiếp điểm đóng lại, tạo đường dẫn cho dòng điện đi qua tải. Toàn bộ quá trình này phụ thuộc vào các chi tiết chuyển động như lò xo, tiếp điểm và cơ cấu dẫn hướng, nên bản chất của relay cơ khí là một thiết bị điện–cơ lai.

Chính yếu tố chuyển động cơ học này khiến relay cơ khí luôn tồn tại độ trễ vật lý và hao mòn theo thời gian. Mỗi lần đóng hoặc ngắt tải, tiếp điểm phải chịu hồ quang điện, đặc biệt rõ rệt với tải AC hoặc tải cảm. Hồ quang này không chỉ gây nhiễu điện từ mà còn làm bề mặt tiếp điểm bị oxy hóa, biến dạng hoặc cháy xém, dẫn đến suy giảm khả năng dẫn điện và độ ổn định lâu dài.

Ngược lại, rơ le bán dẫn (Solid State Relay – SSR) như KL40C25AX loại bỏ hoàn toàn yếu tố cơ khí trong quá trình chuyển mạch. Việc đóng cắt tải được thực hiện thuần túy bằng linh kiện bán dẫn công suất, thường là triac hoặc cặp thyristor mắc song song ngược, cho phép dẫn dòng xoay chiều hai chiều. Trạng thái đóng hoặc ngắt không phụ thuộc vào chuyển động vật lý mà được xác định bởi trạng thái dẫn của linh kiện bán dẫn.

Tín hiệu điều khiển trong SSR được truyền qua mạch cách ly quang, trong đó ánh sáng đóng vai trò trung gian truyền tín hiệu giữa mạch điều khiển và mạch công suất. Nhờ đó, về mặt điện học, hai phía hoàn toàn tách biệt, không tồn tại đường dẫn điện trực tiếp. Đây là điểm khác biệt mang tính nền tảng so với relay cơ khí, nơi cuộn dây và tiếp điểm vẫn có liên hệ gián tiếp qua cấu trúc cơ học.

Vì quá trình chuyển mạch của SSR diễn ra ở mức điện tử, trạng thái đóng cắt có độ lặp lại rất cao và gần như không thay đổi theo số chu kỳ vận hành. Không có hiện tượng “già hóa tiếp điểm” như relay cơ khí, mà thay vào đó là các giới hạn thuần túy về nhiệt và đặc tính linh kiện bán dẫn. Điều này khiến SSR được đánh giá là thiết bị chuyển mạch mang tính ổn định lâu dài, đặc biệt phù hợp cho các hệ thống yêu cầu vận hành liên tục và tần suất đóng cắt cao.

ĐẶC TÍNH DẪN ĐIỆN CỦA LINH KIỆN BÁN DẪN CÔNG SUẤT

Trong trạng thái dẫn, triac hoặc cặp thyristor bên trong KL40C25AX không tạo ra tiếp xúc vật lý như relay cơ khí mà hình thành một đường dẫn điện thông qua cấu trúc bán dẫn. Dòng điện xoay chiều đi qua linh kiện công suất dưới dạng dòng dẫn điều khiển bởi trạng thái kích hoạt của cổng bán dẫn.

Do đặc tính vật lý của linh kiện bán dẫn, khi ở trạng thái ON, luôn tồn tại một điện áp rơi nhất định trên triac hoặc thyristor. Điện áp rơi này không phụ thuộc vào tiếp điểm mà phụ thuộc vào cấu trúc bán dẫn và dòng tải tức thời. Chính yếu tố này tạo ra tổn hao công suất dưới dạng nhiệt, là điểm khác biệt căn bản so với relay cơ khí vốn có điện trở tiếp điểm rất nhỏ khi mới.

Tổn hao này không gây ảnh hưởng đến chức năng đóng cắt, nhưng đóng vai trò quyết định trong thiết kế nhiệt và giới hạn dòng làm việc liên tục của SSR.

 HÀNH VI CHUYỂN MẠCH THEO CHU KỲ ĐIỆN ÁP XOAY CHIỀU

Quá trình đóng và ngắt tải AC của SSR không diễn ra ngẫu nhiên mà gắn chặt với dạng sóng điện áp xoay chiều. Khi tín hiệu điều khiển DC được đưa vào, SSR sẽ chỉ cho phép linh kiện công suất dẫn điện tại thời điểm thích hợp của chu kỳ AC, giúp dòng tải chuyển trạng thái một cách êm và ổn định hơn so với tiếp điểm cơ khí.

Do không có va chạm vật lý, việc chuyển mạch không tạo ra hồ quang điện. Điều này làm giảm đáng kể nhiễu điện từ sinh ra trong quá trình đóng cắt, đồng thời hạn chế ảnh hưởng tiêu cực lên các thiết bị điện tử lân cận trong cùng tủ điều khiển.

Ở chiều ngắt, khi tín hiệu điều khiển DC bị loại bỏ, linh kiện bán dẫn sẽ ngừng dẫn khi dòng tải giảm xuống dưới ngưỡng giữ. Quá trình này diễn ra tự nhiên theo đặc tính điện của mạch, không gây xung đột cơ học hay phát sinh tia lửa.

 ẢNH HƯỞNG CỦA DÒNG TẢI ĐẾN TRẠNG THÁI HOẠT ĐỘNG

Đối với KL40C25AX, trạng thái dẫn ổn định phụ thuộc trực tiếp vào dòng tải chạy qua linh kiện công suất. Nếu dòng tải quá nhỏ, đặc biệt trong các ứng dụng tải nhẹ hoặc tải có đặc tính phi tuyến, SSR có thể không duy trì được trạng thái dẫn liên tục trong suốt chu kỳ AC.

Ngược lại, khi dòng tải tiến gần đến giá trị định mức, linh kiện công suất phải chịu ứng suất nhiệt lớn hơn. Điều này không làm thay đổi nguyên lý hoạt động, nhưng đặt ra yêu cầu nghiêm ngặt hơn về tản nhiệt và giới hạn vận hành liên tục.

Vì vậy, trong thiết kế hệ thống, KL40C25AX cần được đặt trong vùng dòng tải phù hợp để đảm bảo trạng thái chuyển mạch ổn định, tránh hiện tượng dẫn không đều hoặc suy giảm độ bền theo thời gian.

Ý NGHĨA THỰC TẾ CỦA CẤU TRÚC NÀY TRONG HỆ THỐNG ĐIỀU KHIỂN

Toàn bộ cấu trúc điều khiển bằng tín hiệu DC, cách ly quang và chuyển mạch bán dẫn giúp KL40C25AX hoạt động như một khối trung gian an toàn giữa mạch logic và tải AC công suất. Mạch điều khiển không bị ảnh hưởng bởi nhiễu, xung áp hoặc biến động từ phía tải, trong khi mạch tải được đóng cắt ổn định và lặp lại chính xác theo tín hiệu điều khiển.

Đây là lý do vì sao SSR như KL40C25AX thường được lựa chọn trong các hệ thống điều khiển hiện đại, nơi độ tin cậy và tính ổn định dài hạn được ưu tiên hơn so với khả năng chịu quá tải tức thời.

ĐẶC TÍNH VẬN HÀNH QUAN TRỌNG

Dòng kích hoạt điều khiển và độ ổn định tín hiệu

Dòng điều khiển DC đóng vai trò quyết định trạng thái chuyển mạch của SSR. Khi dòng kích hoạt đạt hoặc vượt ngưỡng thiết kế, mạch cách ly quang bên trong sẽ truyền tín hiệu kích sang linh kiện bán dẫn công suất, đưa SSR vào trạng thái dẫn. Nếu dòng điều khiển thấp hơn ngưỡng này, quá trình kích hoạt không hoàn chỉnh, dẫn đến trạng thái đóng cắt không ổn định hoặc không dẫn tải.

Trong thực tế, điều này yêu cầu ngõ ra điều khiển từ PLC hoặc mạch logic phải đảm bảo mức dòng ổn định và không bị sụt áp. Những hệ thống có tín hiệu điều khiển yếu, dao động hoặc nhiễu có thể gây hiện tượng SSR không kích hoàn toàn, đặc biệt khi tải yêu cầu dòng dẫn liên tục.

Điều kiện duy trì trạng thái dẫn của linh kiện công suất

Sau khi SSR đã chuyển sang trạng thái ON, việc duy trì dẫn điện không còn phụ thuộc vào tín hiệu điều khiển mà phụ thuộc vào dòng tải chạy qua triac hoặc thyristor. Dòng tải phải lớn hơn dòng giữ tối thiểu để linh kiện tiếp tục ở trạng thái dẫn trong suốt chu kỳ điện áp xoay chiều.

Nếu tải có dòng tiêu thụ thấp hoặc dạng tải gián đoạn, SSR có thể tự ngắt khi dòng giảm xuống dưới ngưỡng giữ, gây ra hiện tượng đóng ngắt không mong muốn. Hiện tượng này thường xuất hiện trong các ứng dụng tải nhỏ, tải điện tử hoặc tải có đặc tính phi tuyến.

Ảnh hưởng của đặc tính tải đến hành vi chuyển mạch

Đối với tải thuần trở như điện trở gia nhiệt hoặc đèn sợi đốt, dòng tải và điện áp có pha gần như trùng nhau. Điều này giúp SSR chuyển mạch ổn định, duy trì trạng thái dẫn liên tục và ít phát sinh nhiễu.

Ngược lại, với tải cảm như động cơ, cuộn hút hoặc biến áp, dòng điện thường trễ pha so với điện áp. Khi đóng hoặc ngắt tải, sự lệch pha này có thể tạo ra xung dòng lớn hoặc điện áp ngược tức thời, gây ứng suất cao lên linh kiện bán dẫn. Vì lý do này, SSR dùng cho tải cảm thường cần chọn dư dòng định mức và xem xét các biện pháp bảo vệ bổ sung.

LỢI THẾ VẬN HÀNH PHÁT SINH TỪ CÁC ĐẶC TÍNH TRÊN

Nhờ sử dụng tín hiệu điều khiển dòng thấp và cách ly quang, SSR cho phép mạch điều khiển hoạt động độc lập với mạch công suất mà không bị ảnh hưởng bởi nhiễu hay xung áp từ tải. Điều này giúp tăng độ tin cậy cho PLC và các thiết bị điều khiển điện tử.

Việc duy trì trạng thái dẫn dựa trên dòng tải thay vì tiếp điểm cơ khí giúp SSR có hành vi chuyển mạch nhất quán theo đặc tính điện học. Khi được sử dụng đúng vùng dòng tải thiết kế, SSR cho khả năng vận hành ổn định, không suy giảm theo số chu kỳ đóng cắt.

Ngoài ra, khả năng làm việc tốt với tải thuần trở và kiểm soát được tải cảm khi thiết kế đúng thông số giúp SSR phù hợp cho các hệ thống điều khiển nhiệt, điều khiển công suất và tự động hóa công nghiệp hiện đại, nơi yêu cầu cao về độ lặp lại và độ ổn định dài hạn.

Ứng dụng thực tế theo tiêu chuẩn công nghiệp

Trong các hệ thống điều khiển công nghiệp hiện đại, phần tử đóng cắt tải đóng vai trò trung tâm, quyết định trực tiếp đến độ ổn định, an toàn và tuổi thọ của toàn bộ hệ thống. Với khả năng làm việc ổn định, chịu tải tốt và đáp ứng tiêu chuẩn kỹ thuật khắt khe, thiết bị được ứng dụng rộng rãi trong nhiều bài toán thực tế khác nhau.

PLC điều khiển tải AC công nghiệp

Thiết bị thường được sử dụng làm tầng trung gian giữa PLC và tải AC công suất vừa đến lớn. PLC chỉ cần xuất tín hiệu điều khiển mức thấp, trong khi phần tử đóng cắt đảm nhiệm vai trò chịu dòng, chịu áp, giúp bảo vệ ngõ ra PLC, đồng thời đảm bảo quá trình đóng/ngắt tải diễn ra chính xác, ổn định. Ứng dụng này đặc biệt phổ biến trong tủ điều khiển dây chuyền sản xuất, máy đóng gói, máy gia công cơ khí và hệ thống điều khiển tập trung.

Bộ điều khiển nhiệt và hệ thống heater công suất lớn

Trong các hệ thống gia nhiệt công nghiệp như lò sấy, lò nung, buồng nhiệt, thiết bị đóng vai trò kiểm soát việc cấp điện cho heater theo tín hiệu từ bộ điều khiển nhiệt. Nhờ khả năng đóng cắt ổn định, ít nhiễu và làm việc tốt trong môi trường nhiệt độ cao, hệ thống đảm bảo nhiệt độ được duy trì chính xác, giảm dao động nhiệt và kéo dài tuổi thọ của điện trở gia nhiệt.

Điều khiển bơm, quạt và motor AC công suất nhỏ

Với các tải cảm như motor, quạt hút, bơm tuần hoàn, việc đóng cắt cần đảm bảo hạn chế xung dòng và tránh gây sụt áp cho hệ thống. Thiết bị được sử dụng để điều khiển bật/tắt motor theo chu trình hoặc theo tín hiệu cảm biến, giúp hệ thống vận hành ổn định, giảm hao mòn cơ khí và hạn chế sự cố do đóng cắt không phù hợp.

Hệ thống tự động hóa đóng cắt tần suất cao

Trong các ứng dụng yêu cầu đóng/ngắt liên tục như máy phân loại, máy dán nhãn, băng tải phân đoạn hoặc hệ thống cấp phôi tự động, thiết bị thể hiện rõ ưu điểm về độ bền và khả năng làm việc lâu dài. Việc chịu được tần suất đóng cắt cao giúp hệ thống duy trì hiệu suất ổn định, giảm thời gian bảo trì và nâng cao độ tin cậy trong sản xuất.

Đèn công suất lớn và hệ thống báo hiệu

Ngoài các ứng dụng động lực, thiết bị còn được sử dụng để điều khiển đèn chiếu sáng công suất lớn, đèn cảnh báo, đèn tín hiệu trong nhà xưởng, khu công nghiệp hoặc hệ thống an toàn. Khả năng đóng cắt chính xác giúp đảm bảo tín hiệu hiển thị rõ ràng, hoạt động đồng bộ với hệ thống điều khiển trung tâm và đáp ứng các yêu cầu về an toàn vận hành.

Lưu ý thiết kế & lắp đặt thực tế

Trong thực tế triển khai, hiệu quả và độ bền của KL40C25AX không chỉ phụ thuộc vào thông số danh định mà còn phụ thuộc rất lớn vào cách thiết kế, lắp đặt và bảo vệ xung quanh. Việc tuân thủ đúng các lưu ý kỹ thuật dưới đây giúp thiết bị hoạt động ổn định lâu dài, tránh hỏng hóc sớm và đảm bảo an toàn cho toàn bộ hệ thống.

Tản nhiệt khi vận hành liên tục

KL40C25AX khi làm việc ở mức dòng cao, đặc biệt là gần ngưỡng 25A liên tục, sẽ sinh ra lượng nhiệt đáng kể do tổn hao dẫn của linh kiện bán dẫn bên trong. Nếu không có biện pháp tản nhiệt phù hợp, nhiệt độ junction tăng cao sẽ làm giảm tuổi thọ, gây suy giảm khả năng chịu dòng và có thể dẫn đến hỏng vĩnh viễn.

Trong thiết kế thực tế, bắt buộc phải gắn thiết bị lên tản nhiệt nhôm có diện tích đủ lớn. Tản nhiệt nên được cố định chắc chắn vào vỏ tủ kim loại hoặc thanh rail có khả năng truyền nhiệt tốt để giúp phân tán nhiệt ra môi trường xung quanh. Với các hệ thống vận hành liên tục hoặc đặt trong tủ kín, nên tính toán thêm lưu thông gió cưỡng bức để giữ nhiệt độ làm việc luôn nằm trong vùng an toàn.

Bảo vệ khi điều khiển tải cảm

Đối với các tải có tính cảm như motor, cuộn dây, van điện từ hoặc biến áp, hiện tượng xung điện áp ngược và nhiễu cao tần rất dễ xuất hiện trong quá trình đóng ngắt. Các xung này có thể gây áp lực lớn lên linh kiện bán dẫn bên trong, làm giảm độ ổn định và tăng nguy cơ hỏng hóc.

Trong các ứng dụng này, cần bổ sung mạch bảo vệ phù hợp như RC snubber hoặc mạch giảm xung chuyên dụng. Việc này giúp triệt tiêu xung điện áp, hạn chế nhiễu lan truyền ngược về phía SSR và PLC, đồng thời giúp quá trình đóng cắt diễn ra êm hơn, ổn định hơn trong thời gian dài.

Bố trí cầu chì và aptomat phía tải

KL40C25AX không có chức năng bảo vệ quá dòng kéo dài. Khi xảy ra sự cố ngắn mạch hoặc quá tải nghiêm trọng, dòng tăng đột biến có thể phá hủy SSR trước khi hệ thống kịp phản ứng nếu không có phần tử bảo vệ bên ngoài.

Do đó, trong thiết kế tủ điện, cần bố trí cầu chì hoặc aptomat có dòng định mức phù hợp ở phía tải. Việc lựa chọn thiết bị bảo vệ cần cân đối giữa khả năng chịu dòng làm việc bình thường và khả năng cắt nhanh khi có sự cố. Cách bố trí này giúp cô lập sự cố, bảo vệ SSR và giảm thiểu thiệt hại cho toàn bộ hệ thống.

Đảm bảo tín hiệu điều khiển ổn định

Nguồn tín hiệu điều khiển từ PLC hoặc bộ điều khiển trung gian phải đáp ứng đúng yêu cầu dòng kích và điện áp kích của KL40C25AX. Nếu tín hiệu điều khiển không đủ dòng hoặc bị sụt áp, SSR có thể hoạt động không dứt khoát, dẫn đến trạng thái đóng cắt không hoàn toàn, sinh nhiệt dư và gây mất ổn định.

Trong thực tế, nên kiểm tra kỹ thông số ngõ ra PLC, tránh dùng chung nguồn điều khiển với quá nhiều thiết bị gây sụt áp. Dây tín hiệu điều khiển nên đi riêng, hạn chế chạy song song với dây động lực để giảm nhiễu và đảm bảo tín hiệu kích luôn rõ ràng, ổn định.
