DRDN40-24 GIỚI THIỆU BỘ CHUYỂN ĐỔI DC/DCCONVERTER |40A 24V-24V

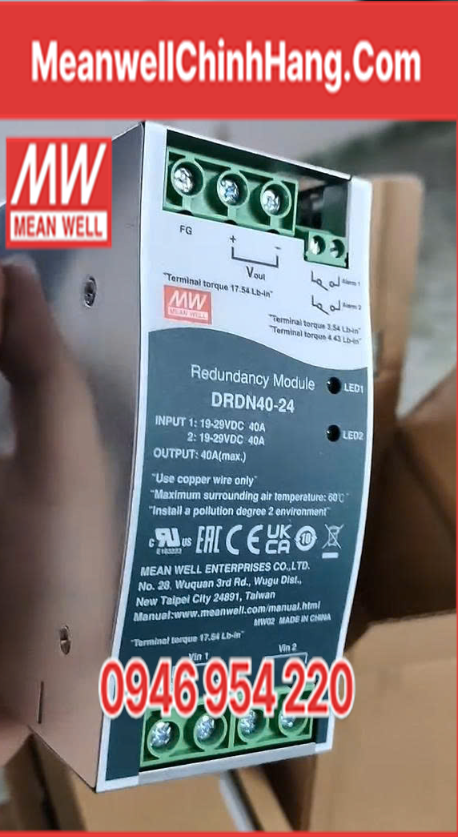

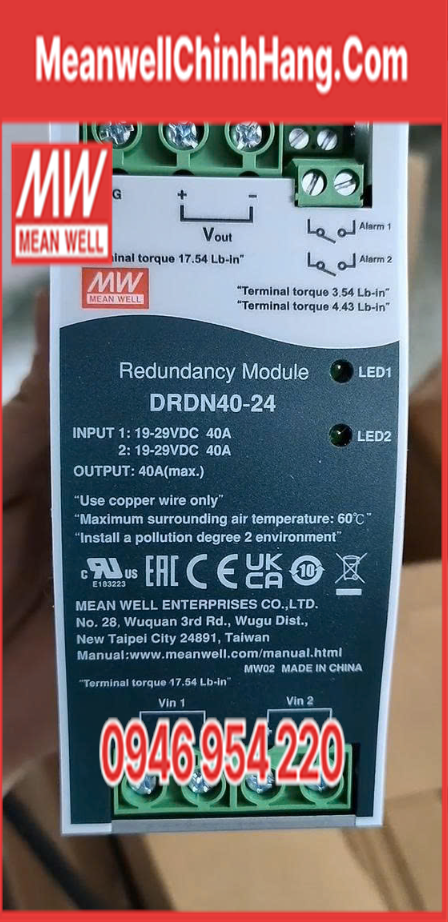

DRDN40-24 – MODULE DỰ PHÒNG NGUỒN 24V DC CÔNG NGHIỆP (REDUNDANCY MODULE)

Gia Lực Tech là đại lý ủy quyền chính thức của Mean Well tại Việt Nam đến năm 2026, chuyên cung cấp nguồn điện công nghiệp chính hãng với đầy đủ CO, CQ. Với đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, Gia Lực Tech không chỉ bán hàng mà còn tư vấn, hỗ trợ kỹ thuật tận nơi. Cam kết hàng chính hãng 100%, giá cạnh tranh, giao nhanh toàn quốc. Các dòng sản phẩm phân phối gồm: LRS, RSP, MDR, NDR, HLG, NPB, NCP… và nhiều model hot trend khác. Gia Lực Tech – giải pháp nguồn điện đáng tin cậy cho nhà máy, tủ điện, LED và tự động hóa.

DRDN40-24 là module dự phòng nguồn DC chuyên dùng cho các hệ thống 24V DC, cho phép hai bộ nguồn hoạt động song song độc lập nhằm đảm bảo hệ thống không bị gián đoạn điện áp khi một nguồn gặp sự cố. Đây là giải pháp bắt buộc trong các ứng dụng công nghiệp yêu cầu độ tin cậy cao, nơi việc mất nguồn dù chỉ vài mili giây cũng có thể gây dừng máy, lỗi PLC hoặc mất dữ liệu.

Module hoạt động dựa trên nguyên lý cách ly hai nguồn đầu vào bằng mạch diode hiệu suất cao, nhờ đó ngăn hiện tượng dòng hồi ngược giữa các bộ nguồn và đảm bảo chỉ nguồn có điện áp tốt hơn cấp ra tải.

Đặc điểm nổi bật

DRDN40-24 được thiết kế để đáp ứng các hệ thống 24V DC có dòng tải lớn, với khả năng chịu dòng đầu ra liên tục lên đến 40A. Nhờ biên độ dòng rộng và khả năng chịu công suất đỉnh trong thời gian ngắn, module vẫn đảm bảo hệ thống hoạt động ổn định ngay cả khi tải tăng đột ngột lúc khởi động motor, đóng van điện từ hoặc kích hoạt nhiều thiết bị cùng lúc. Điều này đặc biệt quan trọng trong các hệ thống công nghiệp nặng, nơi dòng tiêu thụ không cố định và thường xuyên biến thiên.

Về hiệu suất, DRDN40-24 được tối ưu để giảm tối đa tổn hao năng lượng trong quá trình vận hành. Mạch diode hiệu suất cao giúp giảm sụt áp trên đường cấp nguồn, từ đó hạn chế sinh nhiệt và nâng cao hiệu quả sử dụng điện năng tổng thể. Nhờ đó, module có thể làm việc ổn định trong thời gian dài mà không gây nóng cục bộ, góp phần kéo dài tuổi thọ của cả bộ nguồn và các thiết bị phía sau.

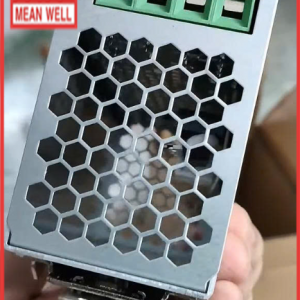

Thiết kế của DRDN40-24 mang đậm tiêu chuẩn công nghiệp với vỏ kim loại chắc chắn, vừa bảo vệ linh kiện bên trong vừa hỗ trợ tản nhiệt hiệu quả. Module hoạt động theo cơ chế làm mát đối lưu tự nhiên, không sử dụng quạt nên giảm nguy cơ hỏng hóc cơ khí và hạn chế bụi bẩn tích tụ. Khả năng lắp đặt trực tiếp trên thanh DIN rail 35mm giúp việc bố trí trong tủ điện gọn gàng, dễ bảo trì và phù hợp với các hệ thống yêu cầu độ bền cao, có rung động trong quá trình vận hành.

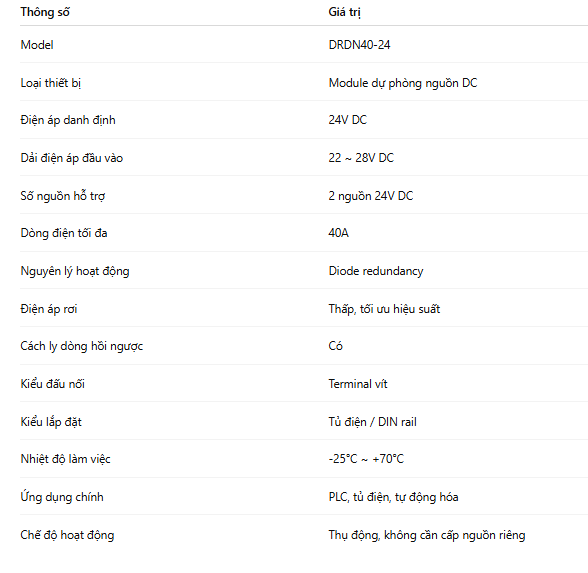

BẢNG THÔNG SỐ KỸ THUẬT DRDN40-24

Nguyên lý hoạt động

DRDN40-24 hoạt động như một “van an toàn” cho nguồn 24V DC trong hệ thống. Bên trong module là mạch diode hiệu suất cao được thiết kế để tách biệt hoàn toàn hai bộ nguồn đầu vào, nhờ đó dòng điện chỉ đi theo một chiều từ nguồn ra tải và không bao giờ chảy ngược lại giữa hai nguồn. Khi cả hai bộ nguồn đều hoạt động bình thường và có điện áp gần bằng nhau, module cho phép hai nguồn cùng tồn tại song song mà không gây xung đột, không đánh lẫn dòng và không làm nguồn nào bị quá tải bất thường.

Trong trường hợp một bộ nguồn bị mất điện, bị hỏng hoặc điện áp đầu ra bị sụt xuống dưới ngưỡng cho phép, diode tương ứng sẽ tự động chặn nguồn đó lại gần như ngay lập tức. Nguồn còn lại, nếu vẫn đạt điện áp chuẩn, sẽ tiếp tục cấp điện cho tải một cách liên tục. Do quá trình chuyển đổi này diễn ra hoàn toàn bằng linh kiện bán dẫn, không có tiếp điểm cơ khí hay rơ-le đóng cắt, nên thời gian phản hồi là cực nhanh và hầu như không tạo ra hiện tượng sụt áp hay gián đoạn nguồn ở phía tải.

Chính nhờ nguyên lý này, các thiết bị như PLC, HMI, bộ điều khiển và cảm biến vẫn duy trì trạng thái hoạt động ổn định, không bị reset hay lỗi chương trình khi một nguồn gặp sự cố. Đây là điểm khác biệt rất lớn so với việc chỉ dùng một bộ nguồn đơn lẻ hoặc các giải pháp chuyển nguồn thủ công. DRDN40-24 không cần cấp nguồn riêng cho bản thân module, không cần cấu hình hay cài đặt, mà tự động làm việc liên tục cùng hệ thống, giúp tăng độ tin cậy tổng thể của toàn bộ tủ điện.

Đặc tính bảo vệ và chế độ hoạt động

DRDN40-24 được thiết kế với hệ thống bảo vệ toàn diện nhằm đảm bảo an toàn cho cả nguồn cấp lẫn thiết bị phía sau trong suốt quá trình vận hành. Khi dòng tải vượt quá ngưỡng cho phép, cơ chế bảo vệ quá dòng sẽ tự động kích hoạt ở mức khoảng từ 110 đến 150 phần trăm dòng định mức. Nhờ đó, module vẫn cho phép hệ thống chịu được các đỉnh dòng ngắn hạn khi khởi động tải, đồng thời ngăn chặn tình trạng quá tải kéo dài gây nóng linh kiện hoặc hư hỏng nguồn.

Trong trường hợp điện áp đầu ra tăng bất thường vượt ngưỡng an toàn, mạch bảo vệ quá áp sẽ can thiệp khi điện áp nằm trong khoảng từ 28 đến 32VDC. Cơ chế này giúp bảo vệ các thiết bị nhạy cảm như PLC, HMI và cảm biến khỏi nguy cơ hỏng do điện áp vượt mức cho phép. Khi xảy ra ngắn mạch ở phía tải, DRDN40-24 chuyển sang chế độ hiccup, tức là ngắt tạm thời đầu ra rồi tự động thử cấp lại sau một khoảng thời gian ngắn. Nếu lỗi vẫn còn, chu kỳ này sẽ lặp lại cho đến khi sự cố được khắc phục, giúp tránh phát nhiệt liên tục và hạn chế hư hỏng linh kiện.

Ngoài ra, module còn được trang bị bảo vệ quá nhiệt. Khi nhiệt độ bên trong vượt quá ngưỡng an toàn, hệ thống sẽ tự động ngắt để bảo vệ mạch, sau đó khôi phục hoạt động khi nhiệt độ trở về mức cho phép. Điều này đặc biệt quan trọng trong môi trường tủ điện kín hoặc nơi nhiệt độ môi trường cao. Tính năng chống đảo cực đầu vào cũng giúp ngăn ngừa rủi ro khi đấu dây sai, tránh gây hư hỏng ngay lập tức cho module và các bộ nguồn liên quan.

Về chế độ hoạt động, DRDN40-24 làm việc theo nguyên lý ổn định điện áp, đảm bảo đầu ra 24V DC luôn duy trì trong dải cho phép khi tải thay đổi. Khi dòng tải tăng cao, cơ chế giới hạn dòng sẽ tự động kích hoạt để bảo vệ hệ thống, giúp nguồn và module không bị quá tải đột ngột. Chức năng khởi động mềm giúp giảm dòng xung kích khi cấp nguồn ban đầu, hạn chế hiện tượng sụt áp hoặc gây sốc điện cho các thiết bị trong hệ thống. Ngoài ra, khả năng điều khiển bật tắt từ xa cho phép tích hợp DRDN40-24 vào các hệ thống điều khiển trung tâm, giúp người vận hành chủ động quản lý nguồn điện một cách linh hoạt và an toàn hơn.

Hướng dẫn lắp đặt và đấu nối

Khi lắp đặt DRDN40-24 trong tủ điện, cần đảm bảo không gian thông thoáng xung quanh module để quá trình tản nhiệt đối lưu tự nhiên diễn ra hiệu quả. Phía trên và phía dưới module nên chừa khoảng trống tối thiểu khoảng năm mươi milimet để luồng không khí nóng có thể thoát ra dễ dàng, trong khi hai bên hông cần khoảng ba mươi milimet nhằm tránh tích nhiệt cục bộ. Phía trước module nên có khoảng trống lớn hơn để thuận tiện cho việc đấu dây, kiểm tra và bảo trì trong quá trình vận hành.

Về dây dẫn, do module làm việc với dòng lớn lên đến bốn mươi ampe, dây cấp nguồn đầu vào và dây đầu ra tải cần có tiết diện đủ lớn để tránh sụt áp và phát nhiệt. Thông thường nên sử dụng cáp có tiết diện từ mười milimet vuông trở lên cho cả đầu vào và đầu ra. Dây tiếp đất cần có tiết diện tối thiểu bốn milimet vuông để đảm bảo an toàn điện và giảm nhiễu cho hệ thống. Khi siết các đầu terminal, lực siết cần nằm trong khoảng cho phép để đảm bảo tiếp xúc điện tốt nhưng không làm hỏng đầu nối hoặc ren vít.

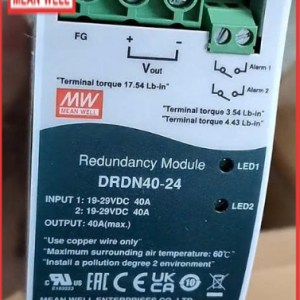

Trong quá trình đấu nối, nguồn DC đầu vào được kết nối vào các cổng VIN dương và VIN âm tương ứng, đồng thời nối dây tiếp đất vào cổng GND để đảm bảo an toàn. Phía đầu ra, tải được đấu vào các cổng VOUT dương và VOUT âm, trong khi khung vỏ kim loại của hệ thống nên được nối vào cổng FG để giảm nhiễu và tăng độ ổn định khi vận hành. Nếu hệ thống có yêu cầu điều khiển bật tắt từ xa, tín hiệu điều khiển có thể được đưa vào các chân REM dương và REM âm, cho phép module được quản lý bởi PLC hoặc hệ thống điều khiển trung tâm.

DRDN40-24 được thiết kế để lắp trực tiếp trên thanh DIN rail tiêu chuẩn ba mươi lăm milimet, giúp việc cố định nhanh chóng và chắc chắn trong tủ điện. Sau khi hoàn tất đấu nối, nên kiểm tra lại toàn bộ các điểm kết nối, đảm bảo không có dây lỏng hoặc đấu nhầm cực. Quá trình chạy thử nên bắt đầu với tải nhỏ, sau đó tăng dần tải lên mức làm việc thực tế để kiểm tra khả năng ổn định điện áp, nhiệt độ vận hành và phản ứng của hệ thống bảo vệ trước khi đưa vào sử dụng chính thức.

Ứng dụng điển hình

Trong các hệ thống pin lithium 24V, DRDN40-24 thường được sử dụng như một lớp bảo vệ trung gian giữa khối pin và các tải quan trọng. Module giúp ổn định điện áp đầu ra trước khi cấp cho thiết bị, hạn chế ảnh hưởng của sự dao động điện áp khi pin sạc hoặc xả. Nhờ khả năng cách ly hiệu quả giữa nguồn pin và tải, hệ thống trở nên an toàn hơn, giảm nguy cơ quá tải và bảo vệ tốt hơn cho các thiết bị quan trọng cần nguồn điện liên tục và ổn định.

Đối với các hệ thống điện mặt trời, nơi điện áp DC đầu ra từ bộ điều khiển sạc thường biến thiên theo cường độ bức xạ và trạng thái pin, DRDN40-24 đóng vai trò ổn định và điều hòa nguồn điện trên bus DC. Module giúp cung cấp điện áp 24V ổn định cho các tải DC phía sau, đồng thời giảm tổn hao năng lượng nhờ hiệu suất cao. Điều này giúp hệ thống vận hành hiệu quả hơn và tăng độ tin cậy khi sử dụng trong môi trường ngoài trời hoặc các ứng dụng công nghiệp liên quan đến năng lượng tái tạo.

Trong lĩnh vực tự động hóa công nghiệp, DRDN40-24 được dùng để phân phối nguồn điện sạch và ổn định cho PLC, cảm biến và các thiết bị điều khiển nhạy cảm. Module giúp cách ly nhiễu từ bus DC chính, hạn chế ảnh hưởng của xung điện và dao động tải đến các thiết bị điều khiển trung tâm. Nhờ khả năng hỗ trợ nguồn dự phòng và dễ dàng tháo lắp, việc bảo trì hoặc thay thế trong tủ điện trở nên nhanh chóng, giúp hệ thống duy trì hoạt động liên tục và giảm thời gian dừng máy ngoài kế hoạch.

Tiêu chuẩn và chứng nhận

DRDN40-24 đáp ứng đầy đủ các yêu cầu về an toàn điện theo các tiêu chuẩn quốc tế như UL 62368-1, EN 62368-1 và IEC 62368-1. Những tiêu chuẩn này đảm bảo thiết bị được thiết kế an toàn khi sử dụng trong các hệ thống điện – điện tử hiện đại, giảm thiểu rủi ro về điện giật, cháy nổ và sự cố trong quá trình vận hành lâu dài. Việc đạt chứng nhận CE cho thấy sản phẩm tuân thủ các chỉ thị của châu Âu, cho phép triển khai trong nhiều dự án và công trình có yêu cầu khắt khe về pháp lý và an toàn.

Về khả năng tương thích điện từ, DRDN40-24 đáp ứng các tiêu chuẩn EMC như EN 55032 Class A và EN 55035, cũng như quy định FCC Part 15B. Điều này chứng minh module có khả năng hạn chế phát xạ nhiễu điện từ ra môi trường xung quanh và đồng thời có khả năng miễn nhiễm tốt trước các nguồn nhiễu bên ngoài. Nhờ đó, thiết bị có thể hoạt động ổn định trong các tủ điện công nghiệp phức tạp, nơi tập trung nhiều thiết bị điện tử mà không gây ảnh hưởng lẫn nhau.

Bên cạnh đó, DRDN40-24 tuân thủ tiêu chuẩn RoHS 3, đảm bảo không sử dụng các chất độc hại bị hạn chế, thân thiện hơn với môi trường và phù hợp cho các dự án hướng đến phát triển bền vững. Quy trình sản xuất của sản phẩm cũng được kiểm soát theo các hệ thống quản lý chất lượng ISO 9001 và ISO 14001, giúp đảm bảo tính đồng nhất, độ tin cậy cao và giảm thiểu tác động môi trường trong suốt vòng đời sản phẩm.

Ngoài các tiêu chuẩn phổ biến, DRDN40-24 còn có khả năng đáp ứng các yêu cầu đặc thù của một số ngành chuyên biệt khi được cấu hình phù hợp. Trong lĩnh vực đường sắt, sản phẩm có thể đáp ứng tiêu chuẩn EN 50155, phù hợp với môi trường rung động mạnh và điều kiện khắc nghiệt. Đối với ngành hàng hải, chứng nhận DNV-GL cho phép sử dụng trong các hệ thống điện trên tàu biển. Trong lĩnh vực y tế, khả năng đáp ứng tiêu chuẩn IEC 60601-1 giúp module phù hợp cho các thiết bị yêu cầu mức độ an toàn cao và độ ổn định nguồn nghiêm ngặt.

LƯU Ý KHI SỬ DỤNG

Hai bộ nguồn sử dụng song song nên có điện áp và công suất tương đương nhau để đảm bảo hệ thống hoạt động ổn định. Không nên dùng một nguồn quá nhỏ kết hợp với một nguồn quá lớn vì có thể gây mất cân bằng dòng. Module không thay thế chức năng bảo vệ quá dòng cho tải, do đó hệ thống vẫn cần cầu chì hoặc CB DC phù hợp ở phía sau.

Lựa chọn phù hợp

DRDN40-24 là lựa chọn phù hợp khi hệ thống cần dòng điện lớn trong dải từ ba mươi đến bốn mươi ampe và yêu cầu nguồn 24V phải hoạt động ổn định trong thời gian dài. Những hệ thống công nghiệp nặng, nơi nhiều thiết bị cùng hoạt động trên một bus DC, thường đòi hỏi hiệu suất cao để giảm tổn hao năng lượng và hạn chế phát nhiệt trong tủ điện. Trong các trường hợp này, việc sử dụng DRDN40-24 giúp đảm bảo điện áp cấp cho tải luôn ổn định, giảm rủi ro sụt áp khi tải tăng đột ngột và nâng cao độ tin cậy tổng thể của hệ thống. Đặc biệt với các hệ thống 24V có nhiều tải quan trọng như PLC, cảm biến, bộ điều khiển và cơ cấu chấp hành, module này giúp việc phân phối nguồn trở nên an toàn và dễ kiểm soát hơn.

Ngược lại, trong những ứng dụng có dòng tiêu thụ thấp, chỉ ở mức vài ampe và không yêu cầu độ ổn định cao hay khả năng cách ly giữa các nguồn, việc sử dụng một giải pháp đơn giản hơn sẽ kinh tế hơn. Các hệ thống dân dụng, mô hình nhỏ hoặc ứng dụng thử nghiệm với ngân sách hạn chế thường không cần đến module công suất lớn như DRDN40-24. Trong các trường hợp đó, một bộ nguồn đơn lẻ hoặc giải pháp cấp nguồn cơ bản có thể đáp ứng đủ nhu cầu mà không làm tăng chi phí đầu tư ban đầu.
