Đồng hồ hiển thị điện áp & dòng điện TOKY DL8-RC10AACT

Giới thiệu chung

TOKY DL8-RC10AACT là đồng hồ đo điện áp và dòng điện AC dạng lắp panel, sử dụng biến dòng CT ngoài, chuyên dùng trong các tủ điện công nghiệp, tủ phân phối, máy móc sản xuất và hệ thống giám sát điện năng. Thiết bị cho phép theo dõi đồng thời điện áp và dòng điện theo thời gian thực, giúp người vận hành kiểm soát tải, phát hiện sớm tình trạng quá dòng hoặc sụt áp.

Sản phẩm sử dụng biến dòng CT ngoài để đo dòng điện, nhờ đó có thể giám sát các dòng tải lớn mà vẫn đảm bảo an toàn điện, không cần đưa trực tiếp dòng tải đi qua đồng hồ. Cách đo này đặc biệt phù hợp với tủ phân phối, tủ điều khiển máy móc và các hệ thống điện vận hành lâu dài trong môi trường công nghiệp.

Với thiết kế lắp panel gọn gàng, màn hình hiển thị rõ ràng và khả năng làm việc ổn định, TOKY DL8-RC10AACT giúp người vận hành nhanh chóng phát hiện các hiện tượng bất thường như quá dòng, sụt áp hoặc tải không ổn định, từ đó hỗ trợ hiệu quả cho công tác vận hành và bảo trì hệ thống điện.

Chức năng chính

TOKY DL8-RC10AACT thực hiện chức năng đo và hiển thị điện áp xoay chiều của hệ thống điện, cho phép người vận hành quan sát trực tiếp mức điện áp thực tế đang cấp cho tải. Việc theo dõi điện áp thường xuyên giúp kịp thời phát hiện các hiện tượng sụt áp, dao động điện áp hoặc nguồn cấp không ổn định – những yếu tố có thể ảnh hưởng trực tiếp đến độ bền và hiệu suất của thiết bị điện trong hệ thống.

Bên cạnh việc đo điện áp, đồng hồ còn đảm nhiệm chức năng đo và hiển thị dòng điện AC thông qua biến dòng CT ngoài. Phương pháp đo này cho phép giám sát chính xác dòng tải ngay cả khi dòng điện ở mức cao, đồng thời đảm bảo an toàn tuyệt đối trong quá trình lắp đặt và vận hành, do dòng điện không đi trực tiếp qua thân đồng hồ. Nhờ sử dụng CT rời, người dùng có thể linh hoạt lựa chọn tỷ số biến dòng phù hợp với công suất và đặc điểm tải của từng hệ thống, từ đó mở rộng phạm vi ứng dụng của thiết bị.

Các giá trị điện áp và dòng điện được DL8-RC10AACT đo và cập nhật liên tục theo thời gian thực, hiển thị rõ ràng trên mặt đồng hồ, giúp người vận hành nắm bắt nhanh tình trạng làm việc của hệ thống điện. Thông qua việc quan sát các thông số này, người sử dụng có thể đánh giá mức tải hiện tại, phát hiện sớm dấu hiệu quá tải, quá dòng hoặc vận hành bất thường, từ đó đưa ra phương án điều chỉnh hoặc bảo trì kịp thời, góp phần nâng cao độ an toàn và độ ổn định cho toàn bộ hệ thống điện.

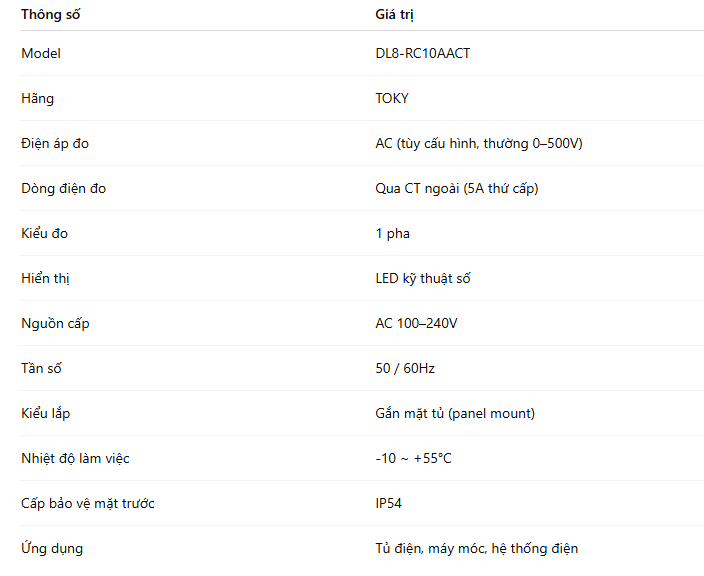

Thông số kỹ thuật cơ bản

⚠️ Lưu ý: Dòng đo phụ thuộc vào tỷ số CT sử dụng (ví dụ 50/5A, 100/5A, 200/5A…)

Đặc điểm nổi bật

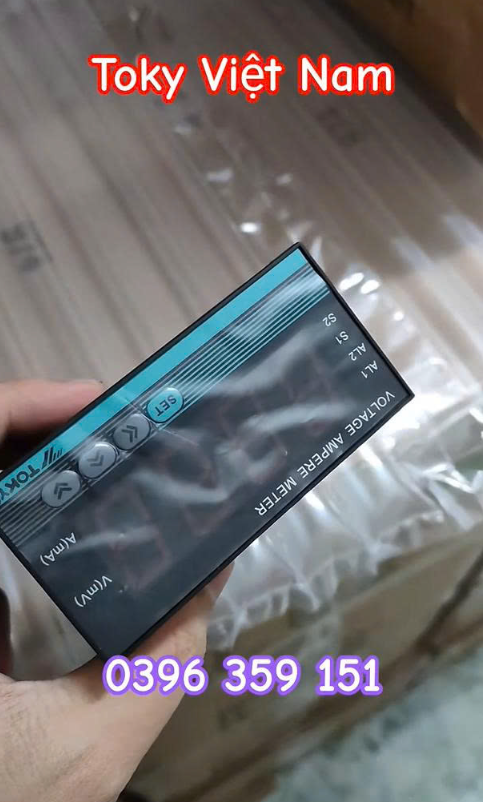

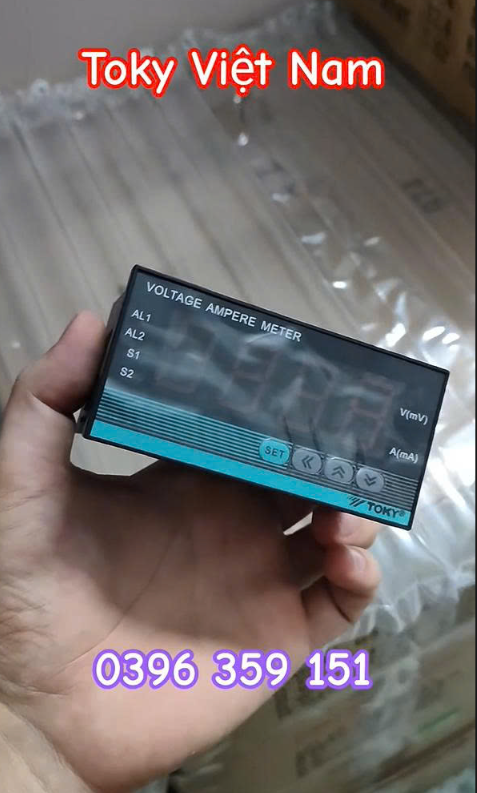

TOKY DL8-RC10AACT được trang bị màn hình hiển thị LED kỹ thuật số với độ sáng và độ tương phản cao, cho phép quan sát rõ ràng các thông số điện áp và dòng điện ngay cả khi lắp đặt trong tủ điện kín hoặc môi trường ánh sáng yếu. Các chữ số hiển thị có kích thước đủ lớn, sắc nét, giúp người vận hành dễ dàng đọc nhanh thông tin mà không cần tiếp cận quá gần mặt tủ, đặc biệt thuận tiện trong quá trình kiểm tra, giám sát và bảo trì hệ thống điện.

Một ưu điểm quan trọng của DL8-RC10AACT là khả năng đo dòng điện thông qua biến dòng CT ngoài. Phương pháp đo này cho phép giám sát dòng tải lớn mà vẫn đảm bảo an toàn điện, do dòng điện không đi trực tiếp qua thân đồng hồ. Việc sử dụng CT rời giúp quá trình lắp đặt trở nên đơn giản hơn, không cần cắt dây nguồn chính, đồng thời giảm thiểu rủi ro phát sinh trong quá trình thi công và vận hành. Ngoài ra, người sử dụng có thể linh hoạt lựa chọn tỷ số biến dòng phù hợp với từng mức công suất tải, giúp thiết bị đáp ứng tốt cho nhiều ứng dụng khác nhau trong hệ thống điện công nghiệp.

Về độ chính xác, TOKY DL8-RC10AACT cho khả năng đo ổn định với sai số thấp, đáp ứng tốt yêu cầu giám sát điện áp và dòng điện trong các tủ điện và dây chuyền sản xuất. Các giá trị đo được cập nhật liên tục, phản ánh đúng tình trạng làm việc thực tế của hệ thống, từ đó giúp người vận hành kịp thời phát hiện những bất thường như quá dòng, dao động dòng tải hoặc điện áp không ổn định. Đây là yếu tố quan trọng giúp nâng cao hiệu quả vận hành và hỗ trợ công tác bảo trì phòng ngừa.

Thiết bị được thiết kế theo chuẩn công nghiệp với kiểu lắp panel phổ biến, dễ dàng tích hợp vào các tủ điện hiện hữu hoặc lắp mới. Kết cấu gọn gàng giúp tiết kiệm không gian mặt tủ, đồng thời thuận tiện cho việc thay thế hoặc nâng cấp khi cần thiết. Vỏ đồng hồ được làm từ vật liệu nhựa kỹ thuật có khả năng chịu nhiệt và chống biến dạng, đảm bảo thiết bị hoạt động bền bỉ trong môi trường công nghiệp có nhiệt độ và độ ẩm thay đổi.

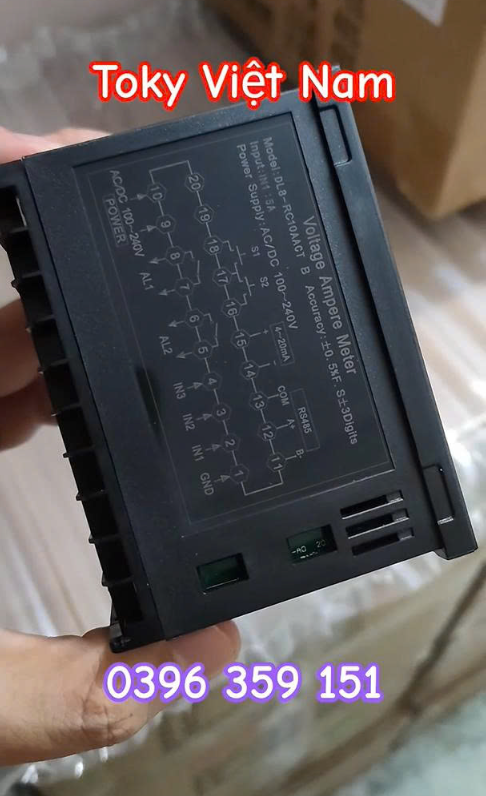

Hướng dẫn đấu nối cơ bản

Việc đấu nối đồng hồ TOKY DL8-RC10AACT cần được thực hiện đúng kỹ thuật để đảm bảo thiết bị đo chính xác và vận hành an toàn trong suốt quá trình sử dụng. Trước khi tiến hành đấu nối, cần ngắt hoàn toàn nguồn điện của hệ thống và kiểm tra lại sơ đồ đấu dây để tránh nhầm lẫn pha, trung tính hoặc đầu CT.

Đối với phần đo điện áp, DL8-RC10AACT được đấu trực tiếp vào nguồn điện xoay chiều cần giám sát. Dây pha và dây trung tính của nguồn AC được đưa vào các cổng điện áp tương ứng trên đồng hồ. Trong quá trình đấu nối, cần tuân thủ đúng cực tính pha – trung tính theo hướng dẫn của nhà sản xuất nhằm đảm bảo giá trị điện áp hiển thị chính xác và ổn định. Việc đấu sai pha hoặc nhầm dây có thể dẫn đến sai số đo hoặc làm thiết bị hoạt động không đúng chức năng.

Đối với phần đo dòng điện, đồng hồ sử dụng biến dòng CT ngoài để giám sát dòng tải. Dây pha cấp cho tải sẽ được luồn qua lõi của CT, lưu ý chỉ luồn một dây pha duy nhất, không luồn cả pha và trung tính cùng lúc vì sẽ làm triệt tiêu từ thông và gây sai số đo. Đầu ra thứ cấp của CT, thường là dòng 5A, được đấu vào cổng đo dòng tương ứng trên DL8-RC10AACT. Việc đấu dây CT cần được thực hiện chắc chắn, tiếp xúc tốt để tránh hiện tượng đo không ổn định hoặc nhiễu tín hiệu.

Một điểm đặc biệt quan trọng trong quá trình lắp đặt là không được để hở mạch CT khi hệ thống đang có dòng điện chạy qua tải. Việc hở mạch CT có thể tạo ra điện áp cao nguy hiểm ở đầu thứ cấp, gây rủi ro cho người thao tác và có khả năng làm hỏng thiết bị đo. Do đó, trong mọi trường hợp tháo lắp hoặc bảo trì, cần đảm bảo CT được nối tải hoặc được ngắn mạch an toàn trước khi tiến hành các thao tác khác.

Nhờ phương pháp đo dòng qua CT ngoài, quá trình lắp đặt DL8-RC10AACT trở nên an toàn và linh hoạt hơn rất nhiều. Người lắp đặt không cần cắt dây nguồn chính, giảm thiểu rủi ro điện giật và không làm gián đoạn hoạt động của hệ thống trong thời gian dài. Đồng thời, khi có nhu cầu thay đổi thang đo hoặc nâng cấp công suất tải, người sử dụng chỉ cần thay đổi CT có tỷ số phù hợp mà không cần thay thế đồng hồ, giúp tiết kiệm chi phí và thời gian thi công.

Ứng dụng thực tế

Trong các hệ thống tủ điện phân phối, đồng hồ TOKY DL8-RC10AACT được sử dụng để giám sát trực tiếp điện áp và dòng điện cấp cho từng nhánh tải. Việc theo dõi liên tục các thông số này giúp người vận hành kiểm soát được mức tải thực tế của hệ thống, kịp thời phát hiện tình trạng quá tải, mất cân bằng hoặc sụt áp, từ đó hạn chế nguy cơ quá nhiệt dây dẫn và hư hỏng thiết bị điện phía sau.

Đối với các tủ điều khiển máy công nghiệp, DL8-RC10AACT đóng vai trò như một thiết bị giám sát tại chỗ, cho phép kỹ thuật viên dễ dàng quan sát dòng tiêu thụ của động cơ, máy nén, máy bơm hoặc các thiết bị truyền động khác trong quá trình vận hành. Thông qua giá trị dòng điện hiển thị, người sử dụng có thể đánh giá nhanh tình trạng làm việc của máy, phát hiện sớm các dấu hiệu bất thường như kẹt cơ khí, tải tăng đột ngột hoặc vận hành sai chế độ, từ đó đưa ra phương án xử lý kịp thời.

Trong các dây chuyền sản xuất, nơi nhiều thiết bị điện hoạt động liên tục trong thời gian dài, việc lắp đặt đồng hồ DL8-RC10AACT tại các tủ điều khiển trung gian giúp theo dõi tải của từng khu vực hoặc từng công đoạn. Điều này hỗ trợ hiệu quả cho công tác quản lý năng lượng, tối ưu hóa vận hành và lập kế hoạch bảo trì phòng ngừa, giảm thiểu thời gian dừng máy không mong muốn.

Đối với các trạm bơm, hệ thống quạt công nghiệp hoặc các thiết bị tiêu thụ điện lớn, DL8-RC10AACT giúp giám sát dòng điện tải theo thời gian thực, qua đó phát hiện sớm hiện tượng quá dòng do kẹt bơm, tắc đường ống hoặc quạt hoạt động không đúng điều kiện thiết kế. Nhờ sử dụng biến dòng CT ngoài, thiết bị vẫn đảm bảo an toàn khi đo dòng lớn, phù hợp cho các hệ thống công suất cao.

Trong các hệ thống HVAC, nơi yêu cầu vận hành ổn định và liên tục, đồng hồ DL8-RC10AACT hỗ trợ giám sát điện áp nguồn cấp và dòng tiêu thụ của các thiết bị như chiller, AHU, quạt gió và bơm tuần hoàn. Việc theo dõi các thông số điện này giúp đảm bảo hệ thống HVAC hoạt động trong dải cho phép, tránh tình trạng quá tải kéo dài làm giảm tuổi thọ thiết bị.

Ngoài ra, DL8-RC10AACT còn được ứng dụng rộng rãi trong các tủ điện nhà xưởng và khu công nghiệp, nơi yêu cầu thiết bị đo lường có độ ổn định cao, dễ quan sát và vận hành lâu dài. Với thiết kế lắp panel gọn gàng và khả năng đo dòng qua CT linh hoạt, sản phẩm phù hợp cho cả lắp mới và cải tạo, nâng cấp các hệ thống tủ điện hiện hữu.

Lợi ích khi sử dụng DL8-RC10AACT

Việc trang bị đồng hồ hiển thị điện áp và dòng điện TOKY DL8-RC10AACT giúp hệ thống điện được giám sát liên tục và trực quan ngay tại mặt tủ, thay vì phải sử dụng thiết bị đo cầm tay hoặc kiểm tra gián đoạn. Các thông số điện áp và dòng điện được hiển thị rõ ràng theo thời gian thực, cho phép người vận hành nhanh chóng nắm bắt tình trạng làm việc của hệ thống, từ đó chủ động kiểm soát tải và hạn chế các rủi ro phát sinh trong quá trình vận hành.

Thông qua việc theo dõi đồng thời điện áp và dòng điện, DL8-RC10AACT hỗ trợ phát hiện sớm các hiện tượng bất thường như quá tải, dòng tiêu thụ tăng đột ngột hoặc điện áp sụt giảm so với giá trị danh định. Đây là những dấu hiệu quan trọng phản ánh tình trạng làm việc không ổn định của thiết bị điện hoặc hệ thống nguồn. Khi các vấn đề này được phát hiện kịp thời, người vận hành có thể nhanh chóng đưa ra biện pháp xử lý phù hợp, tránh để sự cố kéo dài dẫn đến hư hỏng thiết bị hoặc gián đoạn sản xuất.

Bên cạnh đó, việc giám sát dòng điện tải thường xuyên còn đóng vai trò quan trọng trong công tác bảo trì phòng ngừa. Dựa vào các giá trị dòng điện hiển thị, kỹ thuật viên có thể đánh giá tình trạng làm việc của động cơ, máy bơm hoặc các thiết bị tiêu thụ điện lớn, từ đó phát hiện sớm dấu hiệu xuống cấp, kẹt cơ khí hoặc vận hành quá tải. Điều này góp phần giảm thiểu nguy cơ quá nhiệt, chập cháy và kéo dài tuổi thọ cho toàn bộ hệ thống điện cũng như các thiết bị liên quan.

Xét về hiệu quả kinh tế, DL8-RC10AACT là giải pháp đo lường có chi phí đầu tư hợp lý nhưng mang lại giá trị sử dụng cao. Thiết bị đáp ứng tốt nhu cầu giám sát cơ bản trong các tủ điện công nghiệp mà không cần đến các hệ thống đo lường phức tạp hoặc chi phí cao. Nhờ sử dụng biến dòng CT ngoài, đồng hồ có thể linh hoạt áp dụng cho nhiều mức dòng tải khác nhau, giúp tối ưu chi phí khi mở rộng hoặc thay đổi công suất hệ thống.

Ngoài ra, DL8-RC10AACT còn là lựa chọn phù hợp để thay thế các loại đồng hồ cơ truyền thống. So với đồng hồ kim, thiết bị hiển thị số cho độ chính xác cao hơn, khả năng quan sát tốt hơn và ít bị ảnh hưởng bởi rung động hoặc lão hóa cơ học theo thời gian. Việc chuyển sang sử dụng đồng hồ số như DL8-RC10AACT giúp nâng cao tính hiện đại, độ tin cậy và tính chuyên nghiệp cho hệ thống tủ điện, đặc biệt trong các nhà máy và khu công nghiệp hiện nay.

Kết luận

TOKY DL8-RC10AACT là giải pháp đo và hiển thị điện áp – dòng điện AC đáng tin cậy cho các hệ thống điện công nghiệp, nơi yêu cầu giám sát thông số điện liên tục, rõ ràng và ổn định trong thời gian dài. Với khả năng hiển thị đồng thời hai đại lượng quan trọng là điện áp và dòng điện, thiết bị giúp người vận hành nắm bắt nhanh tình trạng làm việc thực tế của hệ thống ngay tại mặt tủ, không cần sử dụng thêm thiết bị đo rời.

Việc sử dụng biến dòng CT ngoài để đo dòng điện mang lại lợi thế lớn về an toàn và tính linh hoạt, cho phép giám sát các dòng tải lớn mà không ảnh hưởng đến kết cấu dây dẫn chính. Điều này đặc biệt phù hợp với các tủ điện phân phối, tủ điều khiển máy móc và các hệ thống điện công nghiệp đang vận hành liên tục, nơi yêu cầu hạn chế tối đa rủi ro trong quá trình lắp đặt và bảo trì.

Bên cạnh đó, thiết kế lắp panel gọn gàng, hiển thị LED rõ nét và độ ổn định cao giúp DL8-RC10AACT đáp ứng tốt nhu cầu sử dụng thực tế trong môi trường nhà xưởng và khu công nghiệp. Sản phẩm không chỉ phù hợp cho các hệ thống lắp đặt mới mà còn là lựa chọn hợp lý để thay thế các đồng hồ cơ hoặc đồng hồ hiển thị cũ trong các tủ điện hiện hữu, góp phần nâng cao độ chính xác, tính an toàn và tính chuyên nghiệp cho toàn bộ hệ thống.

Với mức đầu tư hợp lý nhưng mang lại hiệu quả giám sát cao, TOKY DL8-RC10AACT là lựa chọn phù hợp cho các kỹ sư điện, đơn vị thi công và nhà máy đang tìm kiếm một thiết bị đo điện áp – dòng điện đơn giản, bền bỉ và đáp ứng tốt yêu cầu vận hành lâu dài.
